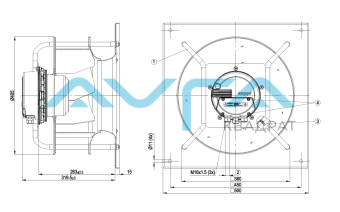

Центробежный (радиальный) вентилятор ebmpapst K3G355AX5602

Артикул: K3G355AX5602

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Характеристики
Описание
Техническая документация
Задать вопрос

Завод-изготовитель	epM
Постоянный/переменный ток	EC
Минимальная температура окружающей среды:	-25 [°C]
Максимальная температура окружающей среды:	50 [°C]
Максимально допустимая темп.окружающей среды	°C +80 KLM
Минимально допустимая темп.окружающей среды	°C -40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	F4-1 CAT
Количество фаз	3
Номинальное напряжение	400 В
Скорость вращения	2140 об/мин
Входная мощность	1 кВт
Потребляемый ток	1.65 [A]
Степень защиты	54 CAT
Монтажное положение	Shaft horizontal or rotor on bottom; rotor on top on request KLM
Количество лопаток	7 KLM
Диаметр крыльчатки	355 мм
Вес	kg 17.4 KLM

EC центробежный модуль - Plug fan назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
PE	-	PE	Подключение защитного провода
KL1	1, 2 ,3	L1,L2,L3	Питающее напряжение, диапазон напряжений (см. на заводской табличке), 50/60 Гц
KL2	1	NC	Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки
KL2	2	COM	Беспотенциальный сигнальный контакт, переключающий контакт, совместное подключение (2 A, макс. 250 В перем.тока, мин. 10 А, AC1)
KL2	3	NO	Беспотенциальный сигнальный контакт, замыкающий контакт в случае ошибки
KL3	1	OUT	Аналоговый выход, 0-10 В пост.тока, макс. 3 мА, БСНН Вывод текущего рабочего цикла двигателя:1 В соотв. 10 % рабочего цикла двигателя.10 В соотв. 100 % рабочего цикла двигателя.
KL3	2, 8	GND	Исходные параметры интерфейса системы управления, БСНН
KL3	3, 7	0-10 V	Управляющий вход/вход по действительному значению 0-10 В пост.тока, полное сопротивление 100 kΩ использовать только в виде альтернативы входу 4-20 мА, БСНН
KL3	4	+10 V	Выход по напряжению 10 В пост.тока (+/- 3 %), макс. 10 мА,Питающее напряжение для внешн. устройств (например, потенциометр), БСНН
KL3	5	+20 V	Выход по напряжению 20 В пост.тока (+25 %/-10 %), макс. 50 мА Питающее напряжение для внешн. устройств (например, датчики), БСНН
KL3	6	4-20 mA	Управляющий вход/вход по действительному значению 4-20 мА, полное сопротивление 100 Ω,использовать только в качестве альтернативы входу 0-10 В, БСНН
KL3	9, 11	RSB	Интерфейсный разъем RS485 для MODBUS, RSB
KL3	10, 12	RSA	Интерфейсный разъем RS485 для MODBUS, RSA

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-106551
Измерение: LU-108544
Измерение: LU-106552
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs
	V	min-1	W	A	m3/h	Pa
1	400	2140	656	1,14	5315	0
2	400	2140	893	1,5	4345	400
3	400	2140	1000	1,65	3390	650
4	400	2140	918	1,54	2175	800
5	400	1610	286	0,57	3945	0
6	400	1595	350	0,68	3150	210
7	400	1580	387	0,74	2450	350
8	400	1585	366	0,7	1585	431
9	400	1080	113	0,28	2620	0
10	400	1065	133	0,31	2070	90
11	400	1065	143	0,33	1595	146
12	400	1060	135	0,32	1055	188

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления
