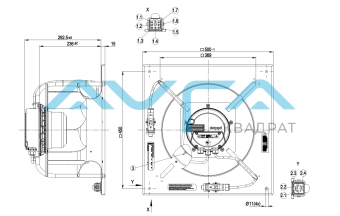

Центробежный (радиальный) вентилятор ebmpapst K3G355AT5621

Артикул: K3G355AT5621

0 руб./шт

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Характеристики
Описание
Задать вопрос

Завод-изготовитель:	epM
Постоянный/переменный ток:	EC
Номинальное напряжение:	400 [VAC]
Скорость вращения:	2200 [rpm]
Входная мощность:	1050 [W]
Потребляемый ток:	1.75 [A]
Минимальная температура окружающей среды:	-40 [°C]
Максимальная температура окружающей среды:	50 [°C]
Степень защиты:	54 CAT
Монтажное положение:	Shaft horizontal KLM
Максимально допустимая темп.окружающей среды	°C +80 KLM
Минимально допустимая темп.окружающей среды	°C -40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	H2+S CAT
Количество лопаток:	6 KLM
Диаметр крыльчатки:	mm 355 CAT
Вес:	kg 13.5 KLM
Одно/трехфазная сеть:	3~

EC центробежный модуль назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

Схема подключения

№	Подкл.	Маркирование	Функция / назначение
		PE	Заземляющая клемма, клемма для провода защитного заземления (PE)
1	1	L3	Сетевое подключение, питающее напряжение 3 фазн., 380- 480 VAC, 50/60 Гц
1	2	L2	Сетевое подключение, питающее напряжение 3 фазн., 380- 480 VAC, 50/60 Гц
1	3	L1	Сетевое подключение, питающее напряжение 3 фазн., 380- 480 VAC, 50/60 Гц
2	1	NC	Сигнальное реле; беспотенциальный сигнальный контакт; размыкающий контакт в случае ошибки
2	2	COM	Реле состояния; сухой сигнальный контакт статусных сообщений; переключающий контакт,общее подключение; максимально допустимый ток замыкания контактов 250 В перем.тока/макс. 2 A (AC1)/мин. 10 мA
2	3	NO	Сигнальное реле; беспотенциальный сигнальный контакт; замыкающий контакт в случае ошибки
3	1	OUT	Аналоговый выход 0-10 В; макс. 5 мА; вывод текущего рабочего цикла двигателя.
3	2	GND	Исходные параметры интерфейса системы управления
3	3	0 - 10 V / PWM	Аналоговый вход (заданное значение при управлении частотой вращения и регулировании частоты вращения / действительное значение при регулировании с помощью внешнего датчика); 0-10 В; Ri = 100 кΩ; использовать только в виде альтернативы входу 4 - 20 мА
3	4	+10 V	Выход по фиксированному напряжению 10 VDC; +10 В + 15 %; макс. 10 мА; с защитой от установившихся коротких замыканий; питающее напряжение для внешн. устройств (например, потенциометра)
3	5	+20 V	Выход по фиксированному напряжению 20 VDC; +20 В ± 20 %; макс. 50 мА; с защитой от установившихся коротких замыканий; питающее напряжение для внешн. устройств (например, датчиков)
3	6	4 - 20 mA	Аналоговый вход (заданное значение при управлении частотой вращения и регулировании частоты вращения / действительное значение при регулировании с помощью внешнего датчика); 4-20 мА; Ri = 100 Ω; использовать только в виде альтернативы входу 0 - 10 В / ШИМ
3	7	0 -10 V / PWM	Аналоговый вход (заданное значение при управлении частотой вращения и регулировании частоты вращения / действительное значение при регулировании с помощью внешнего датчика); 0-10 В; Ri = 100 кΩ; с электрической точки зрения прямая параллель с KL3.3;использовать только в виде альтернативы входу 4 - 20 мА
3	8	GND	Исходные параметры интерфейса системы управления
3	9	RS B	Шинное подключение RS485; RSB; ebm BUS
3	10	RS A	Шинное подключение RS485; RSA; ebm BUS
3	11	RS B	Шинное подключение RS485; RSB; ebm BUS; с электрической точки зрения прямая параллель с KL. 3.9
3	12	RS A	Шинное подключение RS485; RSA; ebm BUS; с электрической точки зрения прямая параллель с Kl.3.10

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-101282-1
Измерение: LU-101283-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	2200	696	1,22	5275	0	3105	0
2	400	2200	907	1,52	4590	300	2700	1,2
3	400	2200	1050	1,75	3550	550	2090	2,21
4	400	2200	889	1,49	2395	700	1410	2,81
5	400	1900	448	0,79	4555	0	2680	0
6	400	1900	576	0,97	3950	232	2325	0,93
7	400	1900	619	1,02	3060	410	1800	1,65
8	400	1900	568	0,96	2065	522	1215	2,1
9	400	1500	221	0,39	3595	0	2115	0
10	400	1500	284	0,48	3115	145	1835	0,58
11	400	1500	304	0,5	2415	255	1425	1,02
12	400	1500	280	0,47	1630	325	960	1,3
13	400	1100	116	0,29	2635	0	1550	0
14	400	1100	143	0,33	2285	77	1345	0,31
15	400	1100	154	0,35	1785	139	1050	0,56
16	400	1100	148	0,33	1215	180	715	0,72

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления
