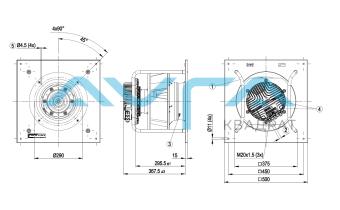

Центробежный (радиальный) вентилятор ebmpapst K3G310PH3802
Артикул:
K3G310PH3802
0 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Задать вопрос
-
Завод-изготовитель: epM Постоянный/переменный ток: EC Номинальное напряжение: 400 [VAC] Скорость вращения: 3410 [rpm] Входная мощность: 1800 [W] Потребляемый ток: 2.8 [A] Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 50 [°C] Степень защиты: 54 CAT Монтажное положение: Refer to product drawing KLM Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество лопаток: 5 KLM Диаметр крыльчатки: mm 310 CAT Вес: kg 22.9 KLM Одно/трехфазная сеть: 3~ -
EC центробежный модуль - RadiPac назад загнутые лопатки, одностороннее всасывание с креплением кронштейн
Схема подключения:
№ Подкл. Маркирование Функция / назначение KL1 1,2,3 L1,L2,L3 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц PE PE PE Заземляющая клемма, подключение защитного заземления KL2 1 NO Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке KL2 2 COM Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА KL2 3 NC Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке KL3 1 RSA Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН KL3 2 RSB Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН KL3 3 GND Заземление для интерфейса управления, БСНН KL3 4 Ain1U Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН KL3 5 +10 V Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН KL3 6 Ain1 I Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН KL3 7 Din1 Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН KL3 8 Din2 Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН KL3 9 Din3 Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН KL3 10 GND Заземление для интерфейса управления, БСНН KL3 11 Ain2 U Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН KL3 12 +20 V Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения KL3 13 Ain2 I Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН KL3 14 Aout Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-174742-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давленияU n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 3410 1045 1,68 5940 0 3495 0 2 400 3410 1543 2,4 4835 600 2845 2,41 3 400 3410 1800 2,8 3405 1150 2005 4,62 4 400 3410 1745 2,69 2360 1400 1390 5,62 5 400 3145 824 1,37 5405 0 3180 0 6 400 3070 1130 1,79 4340 485 2555 1,95 7 400 3035 1243 1,96 3005 898 1770 3,61 8 400 3035 1224 1,93 2085 1096 1225 4,4 9 400 2360 394 0,76 4055 0 2385 0 10 400 2315 528 0,97 3275 276 1925 1,11 11 400 2300 585 1,05 2275 515 1340 2,07 12 400 2300 572 1,03 1575 628 930 2,52 13 400 1550 148 0,36 2635 0 1550 0 14 400 1525 187 0,42 2140 118 1260 0,47 15 400 1510 204 0,45 1495 223 880 0,9 16 400 1510 203 0,44 1040 273 610 1,1
-
