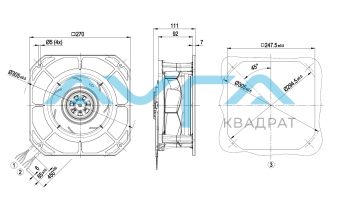

EC центробежный модуль - RadiCal назад загнутые лопатки, одностороннее всасывание с корпусом
Схема подключения:
№
|
Подкл.
|
Маркирование
|
Цвет
|
Функция / назначение
|
|
CON10
|
L
|
черный
|
Питающее напряжение 230 В перем. тока, 50–60 Гц, диапазон напряжений – см.заводскую табличку
|
|
CON11
|
N
|
синий
|
Сетевое подключение, напряжение питания, нулевой провод, диапазон напряжений — см. заводскую табличку
|
|
CON12
|
PE
|
зеленый/желтый
|
Подключение заземления
|
|
1
|
GND
|
синий
|
Заземление для интерфейса управления, БСНН
|
|
2
|
0-10V PWM
|
желтый
|
0–10 В / вход управления ШИМ, Ri = 100 кОм, БСНН
|
|
3
|
10 V / max. 1,1 mA
|
красный
|
Выход постоянного напряжения 10 В пост. тока +/–3 %, Iмакс. 10 мА, постоянная защита от коротких замыканий, напряжение питания для внешн. устройств(например, потенциометра), БСНН
|
|
4
|
Tacho
|
белый
|
Выходной сигнал контроля частоты вращения, открытый коллектор, 1 имп./оборот,Isink макс. = 10 мА, БСНН
|
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-153697-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
1
|
230
|
3540
|
168
|
1,4
|
1290
|
0
|
760
|
0
|
2
|
230
|
3370
|
168
|
1,4
|
1065
|
200
|
625
|
0,8
|
3
|
230
|
3230
|
168
|
1,4
|
750
|
400
|
440
|
1,61
|
4
|
230
|
3310
|
168
|
1,4
|
435
|
550
|
255
|
2,21
|
5
|
230
|
3000
|
99
|
0,82
|
1090
|
0
|
645
|
0
|
6
|
230
|
3000
|
115
|
0,96
|
950
|
159
|
560
|
0,64
|
7
|
230
|
3000
|
135
|
1,12
|
700
|
350
|
415
|
1,41
|
8
|
230
|
3000
|
121
|
1,01
|
395
|
451
|
230
|
1,81
|
9
|
230
|
2400
|
51
|
0,42
|
875
|
0
|
515
|
0
|
10
|
230
|
2400
|
59
|
0,49
|
760
|
102
|
445
|
0,41
|
11
|
230
|
2400
|
69
|
0,57
|
560
|
224
|
330
|
0,9
|
12
|
230
|
2400
|
62
|
0,51
|
315
|
289
|
185
|
1,16
|
13
|
230
|
1800
|
21
|
0,18
|
655
|
0
|
385
|
0
|
14
|
230
|
1800
|
25
|
0,21
|
570
|
57
|
335
|
0,23
|
15
|
230
|
1800
|
29
|
0,24
|
420
|
126
|
250
|
0,51
|
16
|
230
|
1800
|
26
|
0,22
|
235
|
162
|
140
|
0,65
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e
= Входная мощность · I = Потребляемый ток · q
V
= Расход воздуха · P
fs = Увелич. давления
