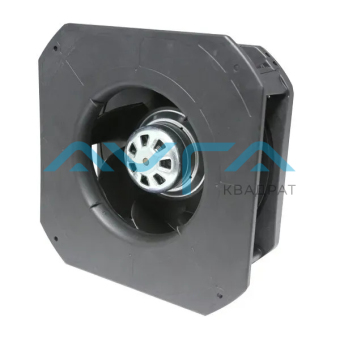

Центробежный (радиальный) вентилятор ebmpapst K3G190-RD45-01 с загнутыми назад лопатками и с односторонним всасыванием, в корпусе.
Схема подключения:
|
Подкл.
|
Маркирование
|
Цвет
|
Функция / назначение
|
|
CON 10
|
L
|
черный
|
Подача напряжения питания 230 В пост. тока, 50-60 Гц, диапазон напряжений – см. заводскую табличку
|
|
CON 11
|
N
|
синий
|
Нулевой провод
|
|
CON 12
|
PE
|
зеленый/желтый
|
Защитный провод
|
|
CON 70
|
SL
|
коричневый
|
Выбор частоты вращения: Переключатель открыт – частота вращения 1; переключатель закрыт – частота вращения 2
|
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-130108-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qv
|
Pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
|
1
|
230
|
4440
|
161
|
1,35
|
975
|
0
|
|
2
|
230
|
4235
|
165
|
1,35
|
800
|
300
|
|
3
|
230
|
4120
|
169
|
1,35
|
600
|
500
|
|
4
|
230
|
4150
|
160
|
1,35
|
370
|
700
|
|
5
|
230
|
3720
|
95
|
0,85
|
810
|
0
|
|
6
|
230
|
3675
|
106
|
0,95
|
680
|
216
|
|
7
|
230
|
3615
|
116
|
1,01
|
530
|
386
|
|
8
|
230
|
3650
|
108
|
0,95
|
325
|
528
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e
= Входная мощность · I = Потребляемый ток · q
V
= Расход воздуха · P
fs = Увелич. давления
