    Центробежные вентиляторы серии G
    EC вентиляторыAC-вентиляторыЦентробежные вентиляторы серии DЦентробежные вентиляторы серии KЦентробежные вентиляторы серии R
    -Центробежный (радиальный) вентилятор ebmpapst G3G140RF2311

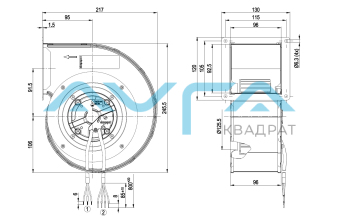

    Центробежный (радиальный) вентилятор ebmpapst G3G140RF2311

    • Центробежный (радиальный) вентилятор ebmpapst G3G140RF2311
    • Центробежный (радиальный) вентилятор ebmpapst G3G140RF2311
    Артикул: G3G140RF2311
    Rated 4.5/5 based on 11 customer reviews
    Под заказ
    Под заказ
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Поделиться
    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
    • Характеристики
    • Описание
    • Техническая документация
    • Задать вопрос
    • Завод-изготовитель: epM
      Постоянный/переменный ток: EC
      Номинальное напряжение: 230 [VAC]
      Скорость вращения: 2030 [rpm]
      Входная мощность: 83 [W]
      Потребляемый ток: 0.8 [A]
      Минимальная температура окружающей среды: -40 [°C]
      Максимальная температура окружающей среды: 50 [°C]
      Степень защиты: 54 CAT
      Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT
      Диаметр крыльчатки: mm 140 CAT
      Одно/трехфазная сеть: 1~
    • EC центробежный вентилятор в перёд загнутые лопатки, одностороннее всасывание С корпусом (фланец)

      Схема подключения:




      №  Подкл.  Маркирование  Цвет  Функция / назначение
        CON10  L  черный  Питающее напряжение 230 В перем. тока, 50–60 Гц, диапазон напряжений – см.заводскую табличку
        CON11  N  синий  Нулевой провод
        CON12  PE  зеленый/желтый  Защитный провод
        1 GND  синий  Подключение ЗЕМЛИ интерфейса управления
        2  0-10V PWM  желтый  Вход управления 0–10 В или ШИМ, гальванически изолированный
        3 10 V / max. 1,1 mA  красный  Выход напряжения 10 В пост. тока, 1,1 мА, гальванически изолировано, с защитойот короткого замыкания
        4 Tacho  белый  Частота вращения на выходе: Открытый коллектор, 1 импульс/оборот, гальв.изолировано


      Характеристики: производительность по воздуху 50 Гц



      ρ = 1,15 kg/m³ ± 2 %
      Измерение: LU-182445-1
      Измерение: LU-186209-1
      Измерение: LU-186211-1
      Измерение: LU-186213-1
      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

      Данные измерений


      U n Ped I qV pfs qV pfs
        V min-1 W A m3/h Pa cfm in. wg
      1 230 2030 83 0,8 470 0 280 0
      2 230 2360 83 0,8 375 200 220 0,8
      3 230 2715 83 0,8 290 340 170 1,36
      4 230 2840 64 0,59 180 380 105 1,53
      5 230 1920 75 0,68 450 0 265 0
      6 230 2155 65 0,61 345 175 200 0,7
      7 230 2360 56 0,54 255 264 150 1,06
      8 230 2430 43 0,43 160 297 95 1,19
      9 230 1725 56 0,53 405 0 240 0
      10 230 1855 45 0,45 300 134 175 0,54
      11 230 1970 35 0,36 220 193 130 0,77
      12 230 2065 28 0,3 135 216 80 0,87
      13 230 1485 35 0,36 350 0 205 0
      14 230 1590 27 0,29 255 97 150 0,39
      15 230 1665 22 0,25 185 135 110 0,54
      16 230 1735 17 0,19 110 148 65 0,59

      Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

    • Data_sheet_RU_-_G3G140RF2311_KM96553_ Размер: 445,3 кб
