    Центробежный (радиальный) вентилятор
    Осевые вентиляторыТангенциальные вентиляторыКанальные вентиляторыВентиляторы улиткаЦиркуляционные вентиляторыКомпактные вентиляторыПромышленные вентиляторыВентилятор горячего воздухаВентилятор для газовой горелкиЭлектродвигатели и моторыDunliSanmuWeiguangKeliLionballAксессуары
    -Центробежный (радиальный) вентилятор ebmpapst G2E120AR77A6

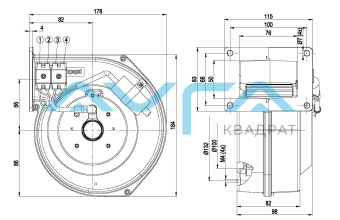

    Центробежный (радиальный) вентилятор ebmpapst G2E120AR77A6

    • Центробежный (радиальный) вентилятор ebmpapst G2E120AR77A6
    • Центробежный (радиальный) вентилятор ebmpapst G2E120AR77A6
    Артикул: G2E120AR77A6
    Rated 4.5/5 based on 11 customer reviews
    Под заказ
    Под заказ
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Поделиться
    • Характеристики
    • Описание
    • Техническая документация
    • Задать вопрос
    • Постоянный/переменный ток AC
      Минимальная температура окружающей среды: -25 [°C]
      Максимальная температура окружающей среды: 45 [°C]
      Класс защиты от влаги (F) / класс защиты окружающей среды H0 CAT
      Количество фаз 1
      Номинальное напряжение 230
      Скорость вращения, об/мин 2350
      Входная мощность, кВт 0.08
      Потребляемый ток 0.35 [A]
      Степень защиты IP44
      Диаметр крыльчатки, мм 120
    • AC центробежный вентилятор в перёд загнутые лопатки, одностороннее всасывание С корпусом (фланец)

      Схема подключения:



      U1  синий
      Z коричневый
      U2  черный
      PE зеленый/желтый


      Характеристики: производительность по воздуху 50 Гц



      ρ = 1,15 kg/m³ ± 2 %
      Измерение: LU-104578-1
      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

      Данные измерений


      U n Ped I qV pfs qV pfs
        V min-1 W A m3/h Pa cfm in. wg
      1 230 2350 80 0,35 260 0 150 0
      2 230 2515 73 0,33 205 120 120 0,48
      3 230 2655 68 0,31 145 240 85 0,96
      4 230 2760 65 0,31 75 280 45 1,12

      Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

      Характеристики: производительность по воздуху 60 Гц



      ρ = 1,15 kg/m³ ± 2 %
      Измерение: LU-104581-1
      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

      Данные измерений


      U n Ped I qV pfs qV pfs
        V min-1 W A m3/h Pa cfm in. wg
      1 230 2450 100 0,44 270 0 160 0
      2 230 2780 91 0,4 220 150 130 0,6
      3 230 2960 85 0,37 170 300 100 1,2
      4 230 3195 76 0,33 90 380 50 1,53

      Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления



    • Data_sheet_RU_-_G2E120AR77A6_KM89084_ Размер: 356,7 кб
