    -Центробежный вентилятор ebmpapst G2D160AF0201

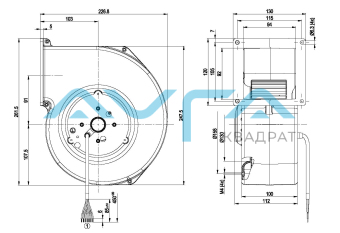

    Центробежный вентилятор ebmpapst G2D160AF0201

    • Центробежный вентилятор ebmpapst G2D160AF0201
    • Центробежный вентилятор ebmpapst G2D160AF0201
    Артикул: G2D160AF0201
    Rated 4.5/5 based on 11 customer reviews
    Под заказ
    Под заказ
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Поделиться
    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
    • Характеристики
    • Описание
    • Техническая документация
    • Задать вопрос
    • Завод-изготовитель epM
      Постоянный/переменный ток AC
      Минимальная температура окружающей среды: -25 [°C]
      Максимальная температура окружающей среды: 50 [°C]
      Максимально допустимая темп.окружающей среды °C + 80 KLM
      Минимально допустимая темп.окружающей среды °C - 40 KLM
      Класс защиты от влаги (F) / класс защиты окружающей среды H0+ CAT
      Количество фаз 3
      Номинальное напряжение 230 В
      Скорость вращения 2300 об/мин
      Входная мощность 0,305 кВт
      Потребляемый ток 0.83 [A]
      Степень защиты 44 CAT
      Монтажное положение Any KLM
      Диаметр крыльчатки 160 мм
      Вес kg 4 KLM
    • AC центробежный вентилятор назад загнутые лопатки, одностороннее всасывание С корпусом (фланец)

      Схема подключения:



        Двигатель трехфазного
      Δ  Соединение по схеме
      Y  Соединение по схеме
      L1   =U1 = черный
      L2   =V1 = синий
      L3   =W1 = коричневый
      U2  зеленый
      V2  белый
      W2  желтый
      PE     зеленый/желтый


      Характеристики: производительность по воздуху 50 Гц


      Измерение: LU-39223-1
      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

      Данные измерений


      U n Ped I qV pfs qV pfs
        V min-1 W A m3/h Pa cfm in. wg
      1 400 2300 305 0,48 690 0 405 0
      2 400 2470 242 0,39 580 250 340 1
      3 400 2665 168 0,29 410 500 240 2,01
      4 400 2790 114 0,23 250 548 145 2,2

      Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

      Характеристики: производительность по воздуху 60 Гц


      Измерение: LU-39224-1
      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

      Данные измерений


      U n Ped I qV pfs qV pfs
        V min-1 W A m3/h Pa cfm in. wg
      1 400 2550 335 0,52 585 300 345 1,2
      2 400 2720 296 0,46 525 450 310 1,81
      3 400 2905 247 0,39 440 600 260 2,41
      4 400 3145 176 0,29 290 700 170 2,81

      Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления



    • Data_sheet_RU_-_G2D160AF0201_KM99370_ Размер: 367 кб
