    -Центробежный (радиальный) вентилятор ebmpapst D2E146HS9703

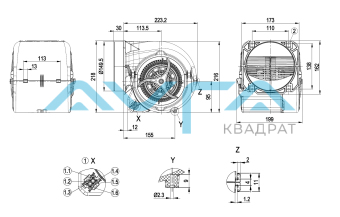

    Центробежный (радиальный) вентилятор ebmpapst D2E146HS9703

    • Центробежный (радиальный) вентилятор ebmpapst D2E146HS9703
    • Центробежный (радиальный) вентилятор ebmpapst D2E146HS9703
    Артикул: D2E146HS9703
    Rated 4.5/5 based on 11 customer reviews
    17 447 руб./шт
    Под заказ
    - +
    В корзинуВ корзине
    Поделиться
    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
    • Характеристики
    • Описание
    • Задать вопрос
    • Завод-изготовитель: epM
      Постоянный/переменный ток: AC
      Номинальное напряжение: 230 [VAC]
      Скорость вращения: 1350 [rpm]
      Входная мощность: 195 [W]
      Потребляемый ток: 0.86 [A]
      Минимальная температура окружающей среды: -25 [°C]
      Максимальная температура окружающей среды: 45 [°C]
      Степень защиты: 20 CAT
      Монтажное положение: Any KLM
      Максимально допустимая темп.окружающей среды °C + 80 KLM
      Минимально допустимая темп.окружающей среды °C - 40 KLM
      Класс защиты от влаги (F) / класс защиты окружающей среды H0 CAT
      Диаметр крыльчатки: mm 146 CAT
      Вес: kg 3 KLM
      Одно/трехфазная сеть: 1~
    • AC центробежный вентилятор в перёд загнутые лопатки, двухстороннее всасывание С корпусом (фланец)


      Схема подключения:



      Указание: Частота вращения высокая (ступень IV); частота вращения низкая (ступень I); при переключении
      переключатель должен быть разомкнут.

      1 N (синий)
      2 Ступень I, черный 1 / белый
      3 Ступень II, черный 2 / красный
      4 Ступень III, черный 3 / серый
      5 Ступень IV, черный 4 /черный
      6 L1
      7 =защитное заземление = зеленый/желтый


      Характеристики: производительность по воздуху 50 Гц

      Измерение: LU-72087-1
      Измерение: LU-72089-1
      Измерение: LU-72091-1
      Измерение: LU-72094-1
      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

      Данные измерений


      Ступень U n Ped I qV pfs qV pfs
        V min-1 W A m3/h Pa cfm in. wg
      1 4 230 1350 195 0,86 760 0 445 0
      2 4 230 1795 185 0,81 645 150 380 0,6
      3 4 230 2200 169 0,75 480 300 285 1,2
      4 4 230 2520 146 0,65 260 400 150 1,61
      5 3 230 875 128 0,61 480 0 280 0
      6 3 230 1215 125 0,6 430 67 255 0,27
      7 3 230 1680 116 0,58 365 176 215 0,71
      8 3 230 2255 94 0,52 235 321 135 1,29
      9 2 230 660 109 0,53 365 0 215 0
      10 2 230 915 106 0,52 330 38 195 0,15
      11 2 230 1280 102 0,51 280 100 165 0,4
      12 2 230 1920 88 0,48 195 230 115 0,92
      13 1 230 510 95 0,47 270 0 160 0
      14 1 230 715 94 0,47 245 22 145 0,09
      15 1 230 960 92 0,46 210 55 125 0,22
      16 1 230 1515 85 0,44 155 138 90 0,55

      Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

      Характеристики: производительность по воздуху 60 Гц


      Измерение: LU-72088-1
      Измерение: LU-72090-1
      Измерение: LU-72092-1
      Измерение: LU-72095-1
      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

      Данные измерений


      Ступень U n Ped I qV pfs qV pfs
        V min-1 W A m3/h Pa cfm in. wg
      1 4 230 1750 215 0,94 580 150 340 0,6
      2 4 230 2060 212 0,93 480 260 280 1,04
      3 4 230 2380 208 0,91 375 360 220 1,45
      4 4 230 2710 201 0,89 230 460 135 1,85
      5 3 230 1175 131 0,67 390 68 230 0,27
      6 3 230 1485 129 0,67 340 132 200 0,53
      7 3 230 1855 125 0,66 290 214 170 0,86
      8 3 230 2365 114 0,65 200 350 115 1,41
      9 2 230 890 106 0,57 285 37 170 0,15
      10 2 230 1100 105 0,57 250 70 145 0,28
      11 2 230 1365 104 0,57 210 110 120 0,44
      12 2 230 1835 99 0,56 145 187 85 0,75
      13 1 230 665 92 0,5 220 22 130 0,09
      14 1 230 820 91 0,5 190 41 115 0,16
      15 1 230 1010 90 0,5 155 60 90 0,24
      16 1 230 1325 88 0,5 110 104 65 0,42

      Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
