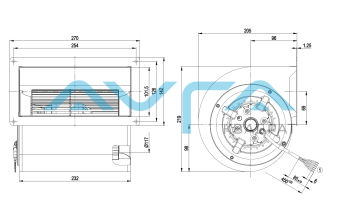

Центробежный (радиальный) вентилятор ebmpapst D2D146AA2425
Артикул:
D2D146AA2425
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды F2-2 CAT Количество фаз 1 Номинальное напряжение 400 Скорость вращения, об/мин 2050 Входная мощность, кВт 0.24 Потребляемый ток 0.37 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Диаметр крыльчатки, мм 146 Вес kg 4.7 KLM -
AC центробежный вентилятор в перёд загнутые лопатки, двухстороннее всасывание С корпусом (фланец), для ж/д исполнения
Схема подключения:
Двигатель трехфазного тока Y Соединение по схеме «звезда 1 Левое вращение L1 = V1 = синий L2 = U1 = черный L3 = W1 = коричневый 2 Правое вращение L1 = U1 = черный L2 = V1 = синий L3 = W1 = коричневый PE зеленый/желтый TOP 2х серый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-56535-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2050 240 0,37 770 250 455 1 2 400 2285 195 0,31 610 320 360 1,28 3 400 2500 152 0,24 435 380 255 1,53 4 400 2590 129 0,22 280 420 165 1,69
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-169354-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2600 200 0,31 370 400 215 1,61 2 400 2725 186 0,28 285 450 170 1,81 3 400 2895 160 0,24 210 500 120 2,01
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_D2D146AA2425_KM99383_ Размер: 386,3 кб
-
