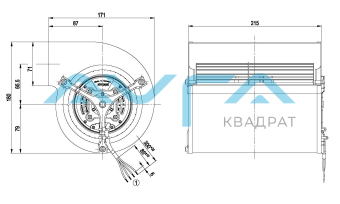

Центробежный (радиальный) вентилятор ebmpapst D1G133AB2952
Артикул:
D1G133AB2952
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток DC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H0 CAT Количество фаз 1 Номинальное напряжение 24 Скорость вращения, об/мин 1780 Входная мощность, кВт 0.105 Потребляемый ток 5.6 [A] Степень защиты IP44 Монтажное положение Any KLM Диаметр крыльчатки, мм 133 Вес kg 2.8 KLM -
EC центробежный вентилятор в перёд загнутые лопатки, двухстороннее всасывание С корпусом (фланец), для ж/д исполнения
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение 1 1 Un +24 VDC красный Электропитание 24 VDC, пульсации 3,5 % 1 2 0-10 VDC желтый Управляющий вход Re > 100 кОм 1 3 Tach белый Выходной сигнал контроля частоты вращения, 3 импульса/оборот, Isink макс. = 10 мА 1 4 GND синий Общий вывод
Характеристики: производительность по воздуху
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-48008-1
Измерение: LU-48007-1
Измерение: LU-48009-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 28 1900 135 6,23 745 55 435 0,22 2 28 2300 116 5,04 535 185 315 0,74 3 28 2655 107 4,41 375 278 220 1,12 4 28 3050 97 3,87 250 417 145 1,67 5 24 1780 105 5,6 695 50 410 0,2 6 24 2160 95 4,63 500 160 295 0,64 7 24 2470 88 4,12 350 240 205 0,96 8 24 2815 73 3,35 225 340 130 1,36 9 16 1505 62 4,34 570 37 335 0,15 10 16 1750 50 3,48 400 104 235 0,42 11 16 1940 42 2,92 270 145 160 0,58 12 16 2150 34 2,42 170 194 100 0,78
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_D1G133AB2952_KM99623_ Размер: 420,4 кб
-
