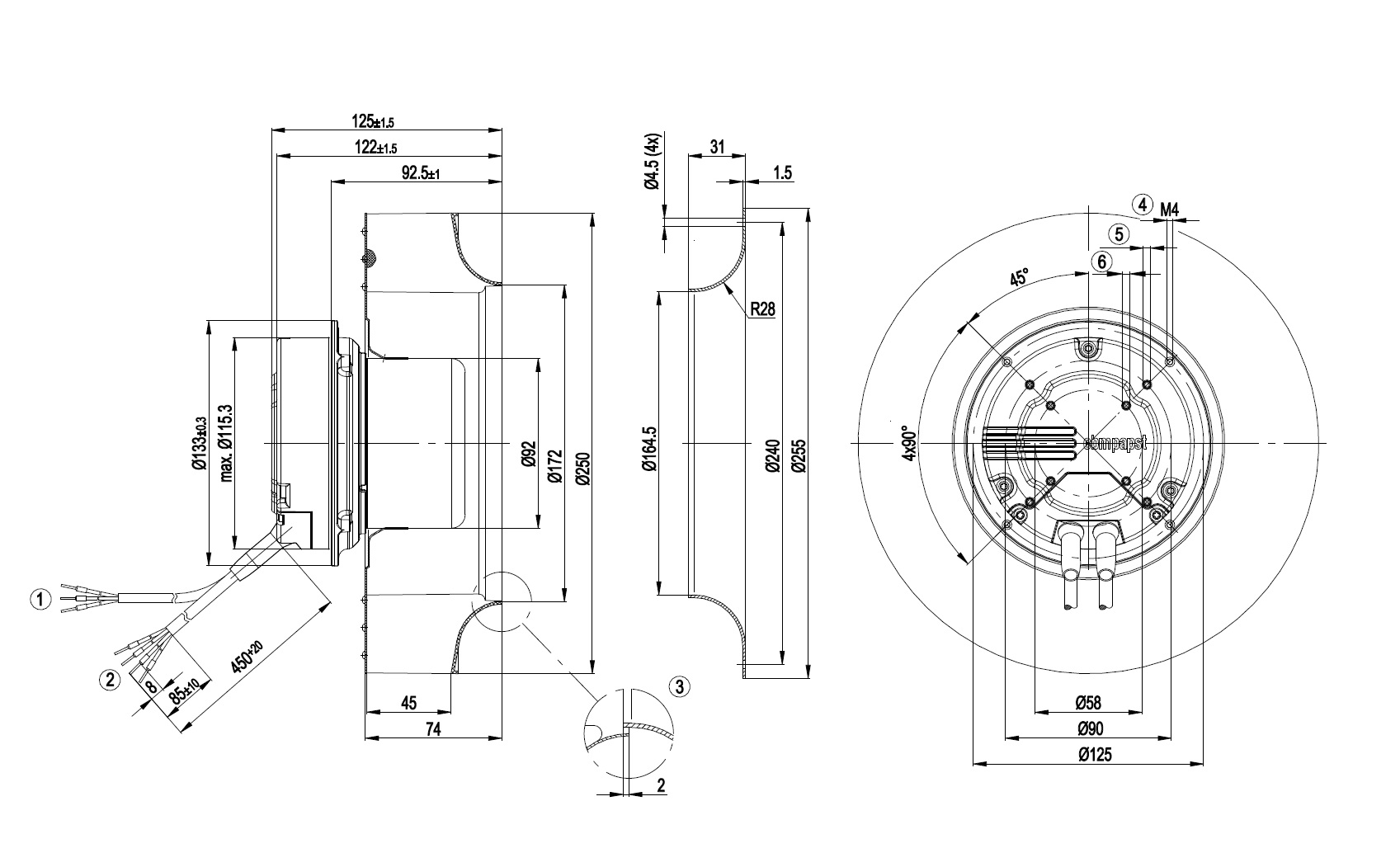

Центробежный (радиальный) вентилятор ebmpapst R3G250AH5201
Артикул:
R3G250AH5201
0 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Аналоги
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Задать вопрос
-
Завод-изготовитель: epM Постоянный/переменный ток: EC Номинальное напряжение: 230 [VAC] Скорость вращения: 2600 [rpm] Входная мощность: 160 [W] Потребляемый ток: 1.2 [A] Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Степень защиты: Depending on installation and position KLM Монтажное положение: Shaft horizontal or rotor on top; rotor on bottom on request KLM Диаметр крыльчатки: mm 250 CAT Одно/трехфазная сеть: 1~ -
EC центробежный вентилятор назад загнутые лопатки, одностороннее всасывание
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение 4 L черный Электропитание 230 В~, 50-60 Гц, диапазон напряжений см. на заводской табличке 3 N синий Нулевой провод 1 PE зеленый/желтый Защитный провод 8 0-10 VPWM желтый Управляющий вход 0-10 В или ШИМ, с гальванической развязкой 9 Tach белый Выход по частоте вращения: Open Collector, 1 импульс на оборот, с гальв. развязкой 11 10V красный Макс. 1,1 мА, выход по напряжению 10 В/1,1 мА, с гальванической развязкой,чувствительный коротким замыканиям 12 GND синий Подключение на массу интерфейса системы управления
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-74719-1
Измерение: LU-67431-1
Измерение: LU-67432-1
Измерение: LU-67433-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 2770 123 0,9 1295 0 765 0 2 230 2660 148 1,08 1030 175 605 0,7 3 230 2600 160 1,2 670 375 395 1,51 4 230 2680 147 1,08 355 500 210 2,01 5 230 2455 88 0,66 1155 0 680 0 6 230 2380 106 0,81 930 141 545 0,57 7 230 2335 116 0,87 600 302 355 1,21 8 230 2400 105 0,79 315 399 185 1,6 9 230 2000 53 0,4 945 0 555 0 10 230 1960 62 0,47 765 96 450 0,39 11 230 1935 69 0,51 500 208 295 0,84 12 230 1965 61 0,46 260 270 155 1,08 13 230 1380 22 0,17 640 0 380 0 14 230 1365 25 0,2 525 45 310 0,18 15 230 1350 28 0,22 345 100 205 0,4 16 230 1360 25 0,19 180 130 105 0,52
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления -
