Максимально допустимая темп.окружающей среды
|
+70 °C
|
|
Минимально допустимая темп.окружающей среды
|
- 40 °C
|
|
Количество фаз
|
1
|
|
Номинальное напряжение
|
230
|
|
Скорость вращения, об/мин
|
1370
|
|
Входная мощность, кВт
|
0.65
|
|
Потребляемый ток
|
2,9 A
|
|
Степень защиты
|
IP55
|
|
Монтажное положение
|
См. инструкцию по монтажу
|
|
Диаметр крыльчатки, мм
|
500
|
|
Вес
|
15 кг
|
-
Осевой вентилятор ebmapst W3G500-KM03-I2.

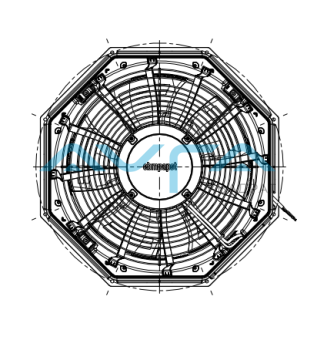

Чертеж изделия: модель: W3G500KM03I2
| 1 |
Направление потока воздуха «V» |
| 2 |
Соединительный кабель ПВХ AWG18, 5 присоединенных кабельных зажимов |
| 3 |
Соединительный кабель ПВХ AWG22, 5 присоединенных кабельных зажимов |
| 4 |
Крепежные отверстия для FlowGrid |
Схема подключения:
| № |
Подкл. |
Маркирование |
Цвет |
Функция / назначение |
| 1 |
1,2 |
PE |
зеленый/
желтый |
Защитный провод |
| 1 |
3 |
N |
синий |
Напряжение питания, нулевой провод, 50/60 Гц |
| 1 |
5 |
L |
черный |
Напряжение питания, фаза, 50/60 Гц |
| 1 |
6 |
NC |
белый1 |
Реле состояния, плавающий контакт состояния с нулевым потенциалом; размыкающий |
| 1 |
7 |
COM |
белый 2 |
Реле состояния, плавающий контакт состояния с нулевым потенциалом; общее
подключение, нагрузка на контакты 250 В перем. тока/2A (AC1) мин.10 мA, базисная
изоляция к сети и усиленная изоляция к интерфейсу управления |
| 2 |
8 |
0-10V |
желтый |
Аналоговый вход (заданное значение); 0-10 В; Ri = 100 kΩ; параметризируемая кривая |
| 2 |
10 |
RSB |
коричневый |
RS485-интерфейс для MODBUS, RSB |
| 2 |
11 |
RSA |
белый |
RS485-интерфейс для MODBUS, RSA |
| 2 |
12 |
GND |
синий |
Опорный потенциал для интерфейса управления, БСНН |
| 2 |
13 |
+10V |
красный |
Выход постоянного напряжения 10 В+10 В +/-3 %; макс. 10 мА; с постоянной защитой от
коротких замыканий; напряжение питания для внешних устройств (например
потенциометр) |
-
-
