Вентилятор компактный ebmpapst RLF 35-8/12N
Артикул:
9591904100
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток DC Минимальная температура окружающей среды: -20 [°C] Максимальная температура окружающей среды: 70 [°C] Максимально допустимая темп.окружающей среды °C + 85 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Количество фаз 1 Номинальное напряжение 12 Скорость вращения, об/мин 6700 Входная мощность, кВт 0.0036 Потребляемый ток 0.3 [A] Диаметр крыльчатки, мм 51 Вес kg 0.036 KLM -

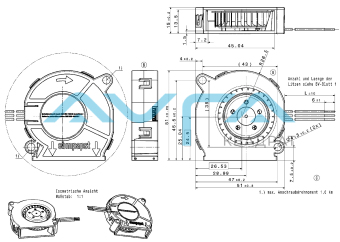

Чертеж изделия
Схема подключения
№ Провода Цвет Операция 1 Красный + UB 2 Голубой - GND
Электрические рабочие данные
Условия измерений
Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; Ось мотора горизонтальная; Разогрев время до измерения 5 минут (если не указано иное). В зоне входа и выхода не должно быть никаких твердых преград в пределах 0,5 м.
∆p = 0: соотв. для свободного воздушного потока
I: соотв. к среднеквадратичному линейному току
Функции Состояние Обозначение Значения Диапазон напряжения V 8 V 13.2 V Номинальное напряжение UN 12 V Потребляемая мощность
Допуск
∆p = 0 P 1,5 W
+- 17,5 %3,6 W
+- 12,5 %4,3 W
+- 17,5 %Потребляемый ток
Допуск
∆p = 0 I 188 mA
+- 17,5 %300 mA
+- 12,5 %325 mA
+- 17,5 %Скорость
Допуск
∆p = 0 n 4.900 1/min
+- 15 %
6.700 1/min
+- 15 %
7.150 1/min
+- 15 %
Пусковой ток потребление 330 mA
Электрический интерфейс - выход
Функции Примечание Значение Рабочее напряжение аварийной сигнализации UBS <= 28,0 V
Сигнал тревоги Низкий UA low I sink: 2 mA <= 0,4 V
Сигнал тревоги Высокий UA high I source: 0 mA 28,0 V
Максимальный ток стока Isink <= 4 mA
Максимальный ток источника Требуется внешний резистор Ra от UBA до UA. Все напряжения измерены к GND. Частота тахометра (2 x n) / 60 Тахометр изолирован от двигателя Нет Скорость нарастания => 0,5 V/us
Аэродинамические характеристики
Условия измерений
Измерено с помощью двухкамерной всасывающей установки в соотв. согласно DIN EN ISO 5801.
Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C;
В зоне входа и выхода не должно быть никаких твердых препятствий в пределах 0,5 м. Вал двигателя горизонтально.
Информация действительна только при указанных условиях испытаний и может быть изменена условия установки. Если есть отклонения от стандартных условий испытаний, характеристические значения должны быть проверены в установленных условиях.а) Условия эксплуатации:
6.700 об 1 / мин при свободном потоке воздуха; Частота: 50 Гц;
Максимум. свободный поток воздуха (∆p = 0 / V = макс.) 9,6 м3 / ч Максимум. статическое давление (∆p = макс. / V = 0) 170 Па -
RLF_35_8_12_N_EN Размер: 356,7 кб
-
