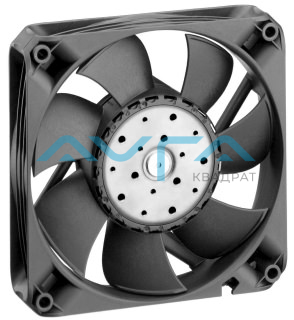

Вентилятор компактный ebmpapst 4412 FNH
Артикул:
9694390181
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Задать вопрос
-
Постоянный/переменный ток DC Минимальная температура окружающей среды: -20 [°C] Максимальная температура окружающей среды: 65 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Количество фаз 1 Номинальное напряжение 12 Скорость вращения, об/мин 5400 Входная мощность, кВт 0.012 Потребляемый ток 1 [A] Диаметр крыльчатки, мм 119 Вес kg 0.245 KLM -

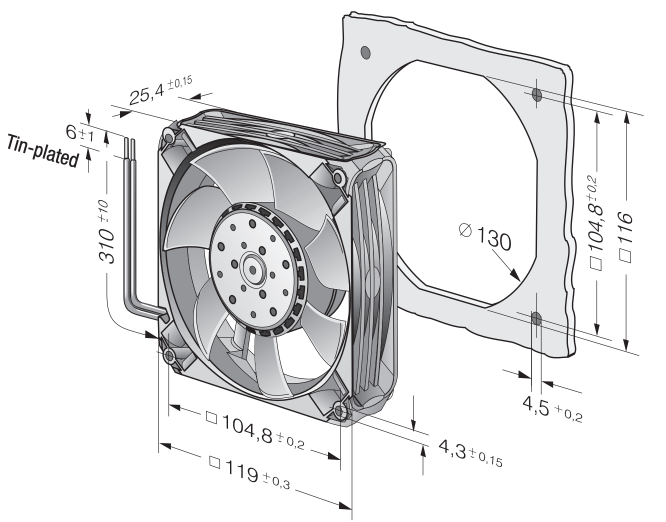

Чертеж изделия
Схема подключения
- + UB - красный
- - GND - синий
Электрические рабочие данные
Условия измерений
Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; Ось мотора горизонтальная; Разогрев время до измерения 5 минут (если не указано иное). В зоне входа и выхода не должно быть никаких твердых преград в пределах 0,5 м.
∆p = 0: соотв. для свободного воздушного потока I: соотв. к среднеквадратичному линейному току
Особенности Состояние Обозначение Значения Диапазон напряжения U 9,0 V
13,2 V
Номинальное напряжение UN 12,0 V
Потребляемая мощность
Допуск
∆p = 0 P 6,4 W
+- 17,5 %
12,0 W
+- 25,0 %
13,7 W
+- 25,0 %
Потребление тока
Допуск
∆p = 0 P 714 mA
+- 17,5 %
1.000 mA
+- 25,0 %
1.036 mA
+- 25,0 %
Скорость
Допуск
∆p = 0 n 4.130 1/min
+- 12,5 %
5.400 1/min
+- 10,0 %
5.500 1/min
+- 10,0 %
Электрические характеристики
Электронная функция Защита от обратной полярности
Максимум. остаточный ток при UN
Выпрямительный диод

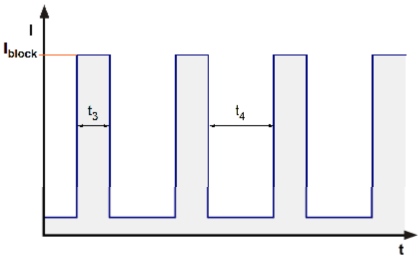

IF <= 100 мкАЗащита от заторможенного ротора Автоматический перезапуск Ток заторможенного ротора при UN Iблок приблизительно 5200 мА Тактовый сигнал при заблокированном роторе t3 / t4 типичный: 0,4 s / 20 s

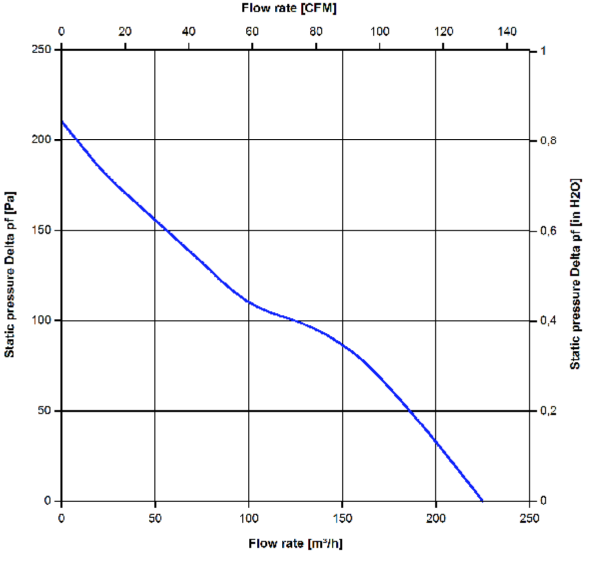

Аэродинамические характеристики
Условия измерений
Измерено с помощью двухкамерной всасывающей установки в соотв. согласно DIN EN ISO 5801. Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; В зоне входа и выхода не должно быть никаких твердых препятствий в пределах 0,5 м. Информация действительна только при указанных условиях испытаний и может быть изменена условия установки. Если есть отклонения от стандартных условий испытаний, характеристические значения должны быть проверены в установленных условиях.
а) Условия эксплуатации:
5400 об / мин при свободном потоке воздуха; Частота: 50 Гц
Максимум. свободный поток воздуха (∆p = 0 / V = макс.) 225,0 м3 / ч Максимум. статическое давление (∆p = макс. / V = 0) 210 Па - + UB - красный
-
