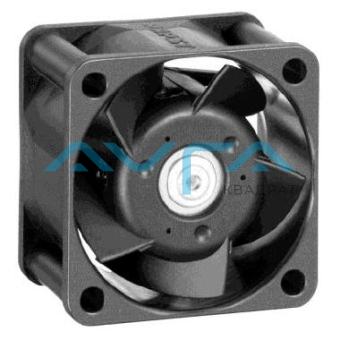

Вентилятор компактный ebmpapst 412 JHH

Артикул: 9291906005

7 998 руб./шт

Доступно

- +

В корзину

Характеристики
Описание
Техническая документация
Задать вопрос

Постоянный/переменный ток	DC
Минимальная температура окружающей среды:	-20
Максимальная температура окружающей среды:	+60
Звуковая мощность	44 дБА
Номинальное напряжение	12
Скорость вращения, об/мин	13000
Входная мощность, кВт	0.0033
Степень защиты	IP54
Вес	0,005 кг

Компактный осевой вентилятор ebmpapst 412 JHH с габаритными размерами 40x40x25 мм, представляет собой вентилятор постоянного тока с электронной коммутацией внешнего роторного двигателя и полностью интегрированной коммутационной электроникой. Оснащен электронной защитой от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки. Подключение к питанию через двужильный AWG 24, TR 64 провод. Провод имеет зачищенные и залуженные концы.

Схема подключения вентилятора ebmpapst 412 JHH

Красный
Сиий

Электрические рабочие данные ebmpapst 412 JHH

Условия измерений

Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; Ось мотора горизонтальная; Разогрев время до измерения 5 минут (если не указано иное). В зоне входа и выхода не должно быть никаких твердых преград в пределах 0,5 м.

∆p = 0: соотв. для свободного воздушного потока I: соотв. к среднеквадратичному линейному току

Особенности	Состояние	Обозначение	Значения
Диапазон напряжения		U	8 V		13,5 V
Номинальное напряжение		U_N		12 V
Потребляемая мощность Допуск	∆p = 0	P	1,5 W +- 20 %	3,25 W +- 20 %	4,2 W +- 20 %
Потребление тока Допуск	∆p = 0	I	190 mA +- 20 %	270 mA +- 20 %	310 mA +- 20 %
Скорость Допуск	∆p = 0	n	8.500 1/min +- 15,0 %	13 000 1/min + 10 % - 15 %	13.800 1/min +- 15,0 %

Электрические характеристики вентилятора ebmpapst 412 JHH

Электронная функция

Нет

Аэродинамические характеристики вентилятора ebmpapst 412 JHH

Условия измерений

Измерено с помощью двухкамерной всасывающей установки в соотв. согласно DIN EN ISO 5801. Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; В зоне входа и выхода не должно быть никаких твердых препятствий в пределах 0,5 м. Информация действительна только при указанных условиях испытаний и может быть изменена условия установки. Если есть отклонения от стандартных условий испытаний, характеристические значения должны быть проверены в установленных условиях.

Условия эксплуатации:
13 000 об / мин при свободном потоке воздуха

Максимум. свободный поток воздуха (∆p = 0 / V = макс.)	24,0 м3 / ч
Максимум. статическое давление (∆p = макс. / V = 0)	215 Па

412_JHH_en Размер: 503,4 кб
