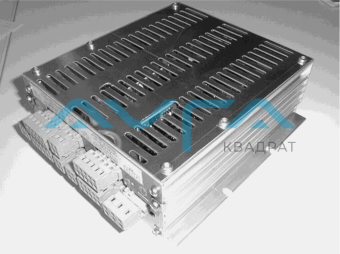

Блок управления CEG485HB5001 ebmpapst

Чертеж изделия



Схема подключения

Ознакомиться с подробным описанием электрических соединений можно в файле который находится в разделе "Техническая документация"

Настройки DIP-переключателя

SW1

⇐ / ⇒                                     Направление вращения, направленное на ротор
inverse / normal                     Схема логики внешнего значения (обогрев / охлаждение)
θ, p / n                                    Управление по параметру / скорости в замкнутом контуре (если выбран CL-Control)
CL-Control / OL-PWM            Управление с обратной связью

SW2
Esoll / 0..10V доб.                  Цифровая настройка скорости (2 значения) / Аналоговая настройка скорости (линейная 0,10 В)
ext. Enable / on                      Активированный вход разрешения (KL4) / постоянно включен
nmin                                       Настройка минимальной скорости двигателя
nmax                                      Настройка максимальной скорости двигателя

Вращение потенциометра по часовой стрелке: -> Nmin соответственно Nmax увеличивается

Минимум / Макс. Настройка скорости; Функция СИД

Установка макс. Об / мин

Подсоедините контакт 4 и контакт 5 клеммной колодки KL 2B. Вентилятор вращается с максимальной скоростью. Поворот макс. потенциометр против часовой стрелки до тех пор, пока вентилятор не будет работать на нужной скорости

Установка мин об / мин

Подсоедините контакт 6 и контакт 5 к клеммной колодке KL 2B. Вентилятор стоит на месте (0 об / мин). Включите мин. Потенциометр CW до тех пор, пока вентилятор не будет работать на желаемой скорости (минимальная частота вращения может быть установлена ​​между 4% и 30% максимальной скорости вращения).
