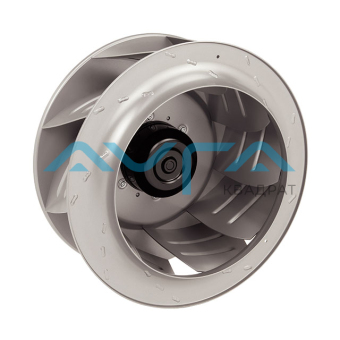

Центробежный вентилятор R3G250RR04N1
Артикул:
R3G250RR04N1
160 900 руб./шт
Под заказ
-
+
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Номинальное напряжение 230 Скорость вращения, об/мин 3080 Входная мощность, кВт 0.5 Потребляемый ток 2.3 [A] Степень защиты IP55 Монтажное положение Горизонтальное Количество лопаток 6 Вес kg 4.3 -

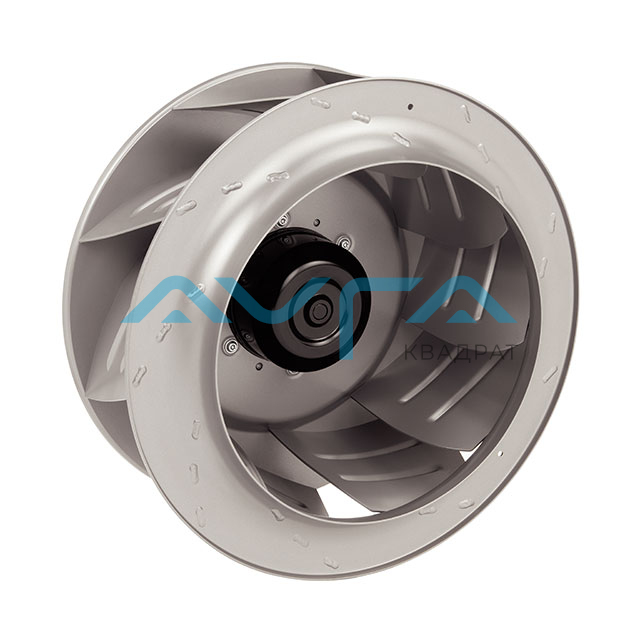

Центробежный вентилятор R3G250-RR04-N1 ЕС с загнутыми назад лопатками.
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение 1 1,2 PE зеленый/желтый Защитный провод
1 3 N синий Напряжение питания, нулевой провод, 50/60 Гц 1 5 L черный Напряжение питания, фаза, 50/60 Гц
1 6 NC белый 1 Реле состояния, плавающий контакт состояния с нулевым потенциалом; размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока/2A (AC1) мин.10 мA, базисная изоляция к сети и усиленная изоляция к интерфейсу управления
1 7
COM белый 2 Реле состояния, плавающий контакт состояния с нулевым потенциалом; общее подключение, нагрузка на контакты 250 В перем. тока/2A (AC1) мин.10 мA, базисная изоляция к сети и усиленная изоляция к интерфейсу управления
2 8 0-10V желтый Аналоговый вход (заданное значение); 0-10 В; Ri = 100 kΩ; параметризируемая кривая
2 10
RSB коричневый RS485-интерфейс для MODBUS, RSB
2 11 RSA белый RS485-интерфейс для MODBUS, RSA
2 12
GND синий Опорный потенциал для интерфейса управления, БСНН
2 13
+10V красный Выход постоянного напряжения 10 В+10 В +/-3 %; макс. 10 мА; с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например потенциометр)
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-130108-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qv Pfs V min-1 W A m3/h Pa 1 400 3380 494 2,16 3200 0 2 400 3125 500 2,30 2480 350 3 400 3080 500 2,30 1740 650 4 400 3220 500 2,30 1135 850 5 400 2840 296 1,31 2680 0 6 400 2790 374 1,64 2205 275 7 400 2775 386 1,70 1570 531 8 400 2805 359 1,58 990 648 9 400 2140 137 0,62 2005 0 10 400 2115 174 0,78 1665 157 11 400 2105 181 0,81 1185 304 12 400 2120 164 0,74 745 368 13 400 1355 49 0,26 1255 0 14 400 1345 57 0,29 1045 62 15 400 1340 59 0,30 750 121 16 400 1345 55 0,29 475 148
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Центробежный вентилятор R3G250RR04N1 Техническая документация Размер: 837,6 кб
-
