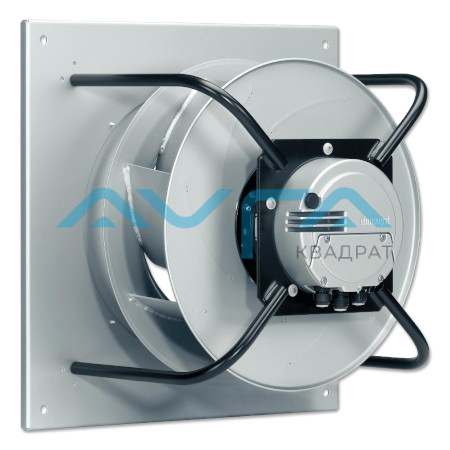

Центробежный вентилятор K3G500PC16N1

Центробежные вентиляторы ebm-papst поставляются с лопатками, загнутыми как вперед, так и назад. Бесшумные центробежные вентиляторы с загнутыми вперед лопатками поставляются в виде комбинации крыльчатки и двигателя и в спиральном корпусе. Центробежные вентиляторы с загнутыми назад лопатками оснащены свободно вращающейся крыльчаткой и не нуждаются в спиральном корпусе. В центробежных вентиляторах, оснащенных двигателем с внешним ротором, двигатель установлен в крыльчатке, что обеспечивает не только его оптимальное охлаждение, но и компактность всей конструкции. Вентиляторы всей линейки могут оснащаться как АС-двигателями, так и ЕС-двигателями.
Среди преимуществ центробежных вентиляторов ebm-papst можно назвать полное управление скоростью вращения с помощью аналоговых сигналов или интерфейсов управления, высокий КПД благодаря применению ЕС-технологии, бесшумную работу.
Центробежные вентиляторы применяются в таких сферах , как отопление, вентиляция и кондиционирование воздуха, а также в системах охлаждения и транспортировки газа или воздуха.

Чертёж изделия:

1	Положение установки: вал горизонтальный (устанавливайте опорные стойки только вертикально, как показано на рисунке) или ротор снизу; ротор сверху по запросу
2	Минимальный диаметр троса 2 мм 4 мм, макс. 10 мм, момент затяжки 4 ± 0,6 Нм
3	Минимальный диаметр кабеля: 5 мм, макс. 14 мм, момент затяжки 6 ±0,9 Н
4	Момент затяжки 2,8±0,3 Нм
5	Впускное кольцо с напорным краном (коэффициент k: 240)
6	Крепёжные отверстия для проточной решетки 35505-2-2957 (не входят в комплект поставки)

Схема подключения:

Характеристики: производительность по воздуху 50 Hz
