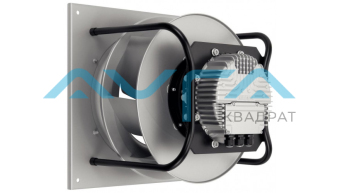

Центробежный вентилятор K3G450PA3161
Артикул:
K3G450PA3161
215 547 руб./шт
Под заказ
-
+
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Номинальное напряжение 400 Скорость вращения, об/мин 2480 Входная мощность, кВт 4.45 Потребляемый ток 6.8 [A] Степень защиты IP55 Монтажное положение Горизонтальное Количество лопаток 5 Вес kg 36.9 -

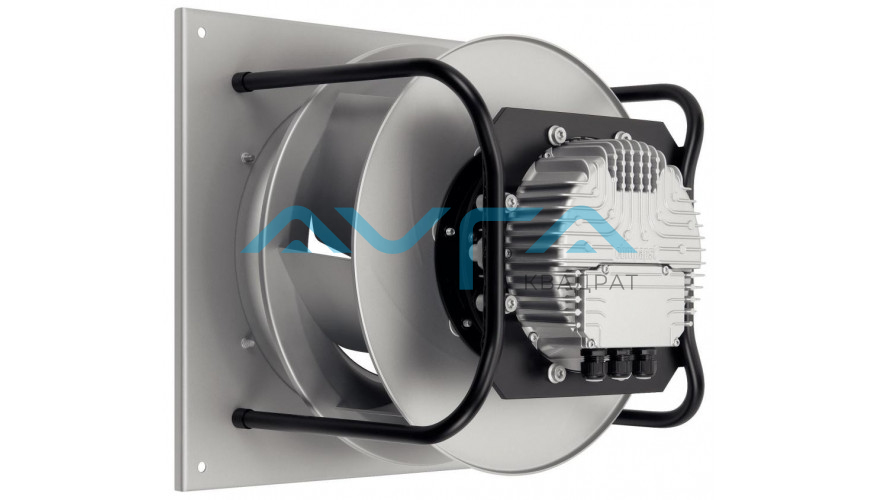

Центробежный вентилятор K3G450-PA31-61 с загнутыми назад лопатками с односторонним всасыванием, крепление - кронштейн.
Схема подключения:
Подкл. Маркирование Функция / назначение CON1 L1,L2,L3 Напряжение питания, фаза, диапазон напряжений — см. заводскую табличку
PE PE Защитный провод CON 2 RSA Сопряжение RS485 для MODBUS, RSA; БСНН
CON 2 RSB Сопряжение RS485 для MODBUS, RSB; БСНН
CON 2
GND Заземление для интерфейса управления, БСНН
CON 2 IO1 Параметрируемая функция (см. таблицу «Дополнительные функции интерфейса») Заводские настройки: цифровой вход — high aktiv, функция: вход сигнала Disable, БСНН - inaktiv: открытый контакт или приложенное напряжение < 1,5 В пост. тока - aktiv: приложенное напряжение 3,5–50 В пост. тока функция сброса: срабатывание сброса ошибки при изменении состояния с enabled на disabled
CON 2
IO2
Параметрируемая функция (см. таблицу «Дополнительные функции интерфейса») Заводские настройки: аналоговый вход 0–10 В / ШИМ, Ri = 100 кОм, функция: Заданное значение Параметрируемая характеристика (см. входную характеристику P1-IN), БСНН
CON 2 IO3
Параметрируемая функция (см. таблицу «Дополнительные функции интерфейса») заводские настройки: аналоговый выход 0–10 В, макс. 5 мА, функция: Коэффициент заполнения характеристики вентилятора параметрируемая характеристика (см. выходная характеристика P3-OUT), БСНН
CON 2
Vout Выход напряжения 3,3–24 В пост. тока +/– 5 %, Pмакс = 800 мВт, параметрируемое напряжение заводская настройка: 10 В пост. тока постоянная защита от коротких замыканий, питание для внешних устройств, БСНН альтернативно: вход 15–50 В пост. тока для параметризации через MODBUS без сетевого напряжения
CON 2
COM Реле состояния, плавающий контакт состояния с нулевым потенциалом, общее подключение, нагрузка на контакты 250 В перем. тока / 2 A (AC1), мин. 10 мА, усиленная изоляция относительно сетевого интерфейса и интерфейса управления
CON 2
NC Реле состояния, плавающий контакт состояния с нулевым потенциалом; размыкающий контакт при ошибке
LED Зеленый = статус Хорошо, готов к работе
оранжевый = статус Внимание
красный = статус Ошибка
P1-IN Входная характеристика
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-130108-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qv Pfs V min-1 W A m3/h Pa 1 400 2480 2775 4,26 14310 0,00 2 400 2480 3925 5,98 11705 2,41 3 400 2480 4450 6,80 8850 4,82 4 400 2480 4413 6,71 5940 6,42 5 400 2365 2421 3,74 13670 0,00 6 400 2260 2968 4,56 10695 2,04 7 400 2225 3286 5,03 8005 3,93 8 400 2230 3210 4,91 5365 5,24 9 400 1815 1132 1,87 10390 0,00 10 400 1775 1451 2,33 8355 1,24 11 400 1755 1624 2,58 6310 2,44 12 400 1755 1574 2,50 4215 3,24 13 400 1240 422 0,92 6950 0,00 14 400 1220 518 1,05 5720 0,58 15 400 1215 578 1,14 4350 1,16 16 400 1215 567 1,12 2915 1,55
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
