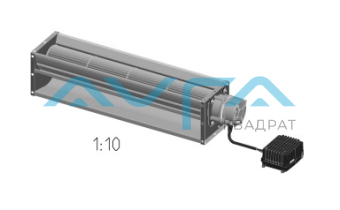

Тангенциальный вентилятор ebmpapst QL80/5000-BG4310-500272 KT
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: °C + 50 KLM Максимальная температура окружающей среды: °C 0 KLM Максимально допустимая темп.окружающей среды °C + 70 KLM Минимально допустимая темп.окружающей среды °C - 25 KLM Количество фаз 1 Номинальное напряжение 220 Скорость вращения, об/мин 1500 oб/мин Входная мощность, кВт 0.038 Потребляемый ток 17 A Степень защиты IP00 Монтажное положение Горизонтальное Диаметр крыльчатки, мм 80 -
Чертеж изделия
Схема подключения
Питание Y
Кодировка печатных плат соответствует торцевому разъему: напр., MFW9590-03-EF05-000-960-000-00 (Fa. Stocko)
Артикул для ответной части разъема: 24310,45065
Питание Z
Кодировка печатных плат соответствует торцевому разъему: напр., MFW7238-004-061-960-000-00-G (Fa. Stocko)Артикул для ответной части разъема: 24310,45066
Схема E-Box без крышки
- Для поддержания допустимой температуры окружающей среды достаточно циркуляции воздуха вокруг E-Box в соответствии с допустимой окружающей температурой, обеспечить достаточную циркуляцию воздуха вокруг E-Box.
- Требуемое минимальное расстояние до E-Box (при установке): 20 мм
Рабочие характеристики производительности
-
55669.01010_B03 Размер: 224,6 кб55669.01010_Z10 Размер: 1,3 мб
-
