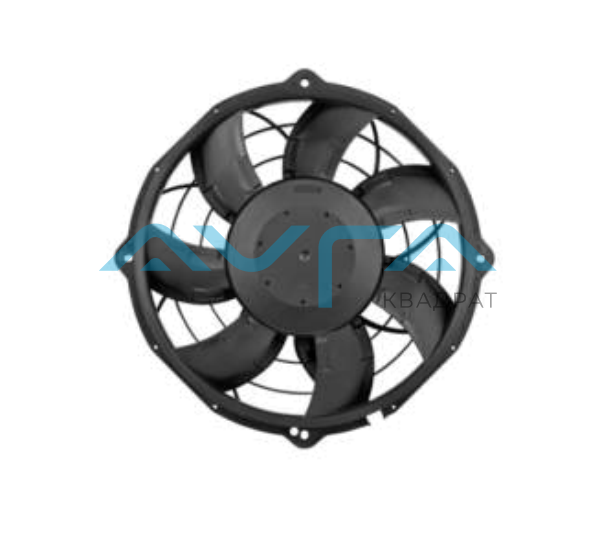

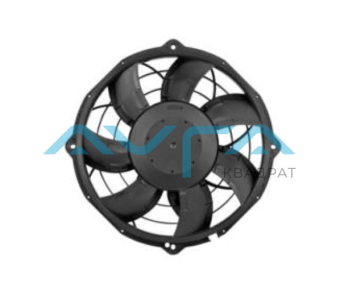

EC осевой вентилятор W3G300BV2481 с бесщеточным DC двигателем для ж/д исполнения
Чертеж изделия: модель: W3G300BV2481
|
1
|
Соединительный кабель со штекером tyco Junior Power Timer 1-962349-1, 6-полюсный, с направляющим ключом
|
|
|
Обратный штекер tyco 1-963212-1, не входит в комплект поставки
|
|
1.1
|
+ UB (черный)
|
|
1.2
|
ЗАЗЕМЛ. (коричневый
|
|
1.3
|
ШИМ/ЛИН. (желтый)
|
|
1.4
|
INVLIN (оранжевый)
|
|
1.5
|
ЗАНИЖ. (синий)
|
|
1.6
|
Выход диагностики (белый)
|
|
2
|
Направление потока воздуха «V»
|
Схема подключения:
|
Подкл.
|
Маркирование
|
Функция / назначение
|
|
1
|
UB +26 VDC
|
Э/питание 26 VDC
|
|
2
|
GND
|
Э/питание GND, исходные размеры
|
|
3
|
PWMLIN
|
Управляющий вход, напряжение аналогового сигнала 0-10 В/ШИМ
|
|
4
|
INVLIN
|
Управляющий вход, инверсный линейный
|
|
5
|
ABSENK
|
Вход, понижение
|
|
6
|
DU
|
Диагностический выход
|
Характеристики: производительность по воздуху 50 Гц
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
LpAin
|
LwAin
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
dB(A)
|
dB(A)
|
m3/h
|
Pa
|
|
1
|
26
|
3160
|
205
|
7,90
|
74
|
82
|
2570
|
0
|
|
2
|
26
|
3155
|
216
|
8,32
|
73
|
82
|
2255
|
77
|
|
3
|
26
|
3085
|
240
|
9,24
|
73
|
81
|
1980
|
165
|
|
4
|
26
|
2965
|
244
|
9,36
|
73
|
80
|
1455
|
244
|
U = Напряжение питания · n = Скорость вращения · P
ed = Входная мощность · I = Потребляемый ток · LpA
in = Уровень звукового давления со стороны всасывания LwA
in= Уровень звуковой мощности со стороны всасывания · q
V = Расход воздуха · P
fs = Увелич. давления
