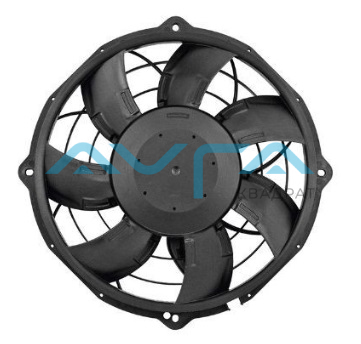

EC осевой вентилятор Ebm-papst W1G154-EG57-01 с серповидными лопастями (S серии) и ESM-стеновым кольцом
Схема подключения:
|
№
|
Подкл.
|
Цвет
|
Функция / назначение
|
|
1
|
N
|
синий
|
Нулевой провод
|
2
|
L
|
черный
|
Питающее напряжение 230 В перем. тока, 50–60 Гц, диапазон напряжений — см.заводскую табличку
|
|
3
|
S
|
коричневый
|
Выбор частоты вращения: переключатель открыт — частота вращения 1 (быстро), переключатель закрыт — частота вращения 2 (медленно)
|
Характеристики: производительность по воздуху 50 Гц
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
|
1
|
230
|
2700
|
11
|
0,10
|
355
|
0
|
|
2
|
230
|
2700
|
13
|
0,11
|
320
|
20
|
|
3
|
230
|
2700
|
14
|
0,12
|
280
|
40
|
|
4
|
230
|
2700
|
14
|
0,12
|
250
|
50
|
|
5
|
230
|
2200
|
7
|
0,07
|
290
|
0
|
|
6
|
230
|
2200
|
8
|
0,07
|
260
|
13
|
|
7
|
230
|
2200
|
8
|
0,08
|
225
|
27
|
|
8
|
230
|
2200
|
8
|
0,08
|
205
|
34
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
