Осевой вентилятор S8E630AN0101

Артикул: S8E630AN0101

Производитель: ebmpapst

42 382 руб./шт

Под заказ

- +

В корзину

Характеристики
Описание
Техническая документация
Задать вопрос

Максимальная температура окружающей среды:	+ 80 °C
Минимально допустимая темп.окружающей среды	- 40 °C
Класс защиты от влаги (F) / класс защиты окружающей среды	H2
Количество фаз	1
Номинальное напряжение	230
Скорость вращения, об/мин	670
Входная мощность, кВт	0.34
Потребляемый ток	1,72-2,12 A
Степень защиты	IP54
Монтажное положение	Горизонтальное
Количество лопаток	5
Диаметр крыльчатки, мм	630
Вес	17 кг

AC осевой вентилятор Ebm-papst S8E630-AN01-01 с серповидными лопастями (S серии) с защитной решёткой для укороченного сопла

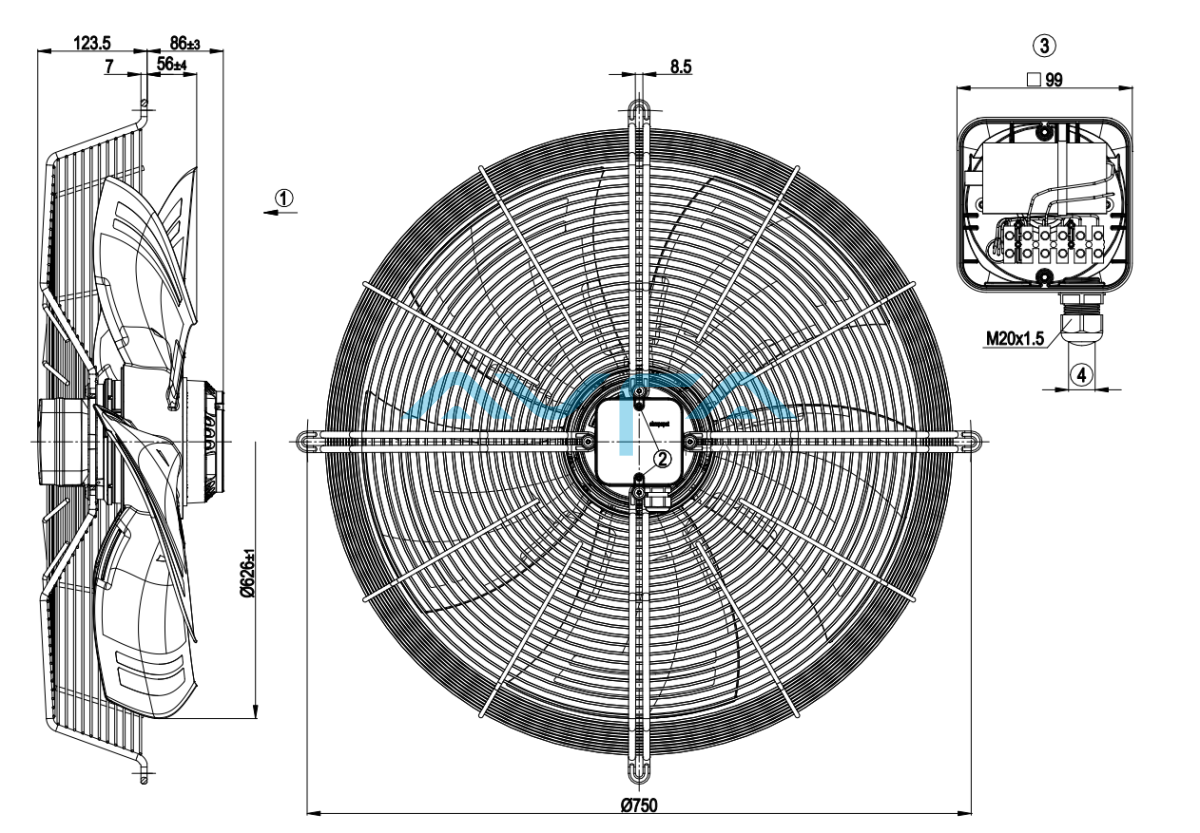

Чертеж изделия: модель: S8E630AN0101

Схема подключения:

L	= U1 = синий
Z	коричневый
N	U2 = черный
PE	зеленый/желтый
TOP	серый

Характеристики: производительность по воздуху 50 Гц

Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	f	n	P_e	I	LpA_in	LwA_in	LwA_out	q_V	p_fs	q_V	p_fs
	V	Hz	min^-1	W	A	dB(A)	dB(A)	dB(A)	m³/h	Pa	cfm	in. wg
1	230	50	700	278	1,52	58	64	63	8450	0	4975	0,00
2	230	50	690	305	1,60	56	62	61	7310	25	4305	0,10
3	230	50	680	322	1,65	54	61	60	6335	43	3730	0,17
4	230	50	670	340	1,72	55	62	61	5275	60	3105	0,24

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · LpA_in = Уровень звуков. давления со стороны всасывания · LwA_in = Уровень звуковоймощности со стороны всасывания · LwA_out = Уровень звуковой мощности со стороны нагнетания · q_V = Расход воздуха · P_fs = Увелич. давления

Характеристики: производительность по воздуху 60 Гц

Данные измерений

	U	f	n	P_e	I	LpA_in	LwA_in	LwA_out	q_V	p_fs	q_V	p_fs
	V	Hz	min-1	W	A	dB(A)	dB(A)	dB(A)	m3/h	Pa	cfm	in. wg
1	230	60	810	379	1,70	61	67	66	9740	0	5735	0,00
2	230	60	780	416	1,88	57	63	63	8325	30	4900	0,12
3	230	60	750	441	2,01	56	62	61	6940	53	4085	0,21
4	230	60	710	460	2,12	58	64	64	5160	75	3040	0,30

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · LpA_in = Уровень звуков. давления со стороны всасывания · LwA_in = Уровень звуковой мощности со стороны всасывания · LwA_out = Уровень звуковой мощности со стороны нагнетания · q_V = Расход воздуха · P_fs = Увелич. давления

Технические характеристики осевого вентилятора ebmpapst S8E630AN0101 Размер: 722 кб
