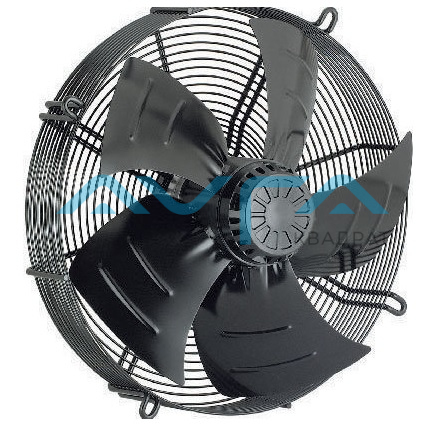

AC осевой вентилятор - HyBlade c серповидными лопастями (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
|
Δ
|
Соединение по схеме треугольника
|
|
Y
|
Соединение по схеме звезды
|
|
L1
|
= U1 = черный
|
|
L2
|
= V1 = синий
|
|
L3
|
= W1 = коричневый
|
|
W2
|
желтый
|
|
U2
|
зеленый
|
|
V2
|
белый
|
|
TOP
|
2 x серый
|
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 % Измерение: LU-152524-1 Измерение: LU-167953-1 Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора Данные действительны только при указаных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
945
|
202
|
0,58
|
6145
|
0
|
3620
|
0.00
|
|
2
|
400
|
940
|
225
|
0.59
|
5430
|
25
|
3195
|
0.10
|
|
3
|
400
|
930
|
245
|
0.60
|
4670
|
50
|
2745
|
0.20
|
|
4
|
400
|
920
|
260
|
0.63
|
3845
|
70
|
2265
|
0.28
|
|
5
|
400
|
845
|
148
|
0.26
|
5460
|
0
|
3215
|
0.00
|
|
6
|
400
|
820
|
163
|
0.28
|
4760
|
19
|
2800
|
0.08
|
|
7
|
400
|
800
|
175
|
0.30
|
4030
|
37
|
3730
|
0.15
|
|
8
|
400
|
785
|
190
|
0.32
|
3265
|
51
|
1925
|
0.2
|
Подкл. = Подключение · U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковоймощности со стороны всасывания · LwAout = Уровень звуковоймощности со стороны нагнетания · qV = Расход воздуха · pfs = Увелич. давления
