Осевой вентилятор ebmpapst W3G800NS2671
Артикул:
W3G800-NS26-71
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 40 [°C] Максимально допустимая темп.окружающей среды °C + 70 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 930 Входная мощность, кВт 1.57 Потребляемый ток 2.5 [A] Степень защиты IP55 Монтажное положение See fitting instructions Количество лопаток 5 KLM Диаметр крыльчатки, мм 800 Вес kg 39.2 KLM -
EC осевой вентилятор - серповидные лопасти AxiCool (серия S)

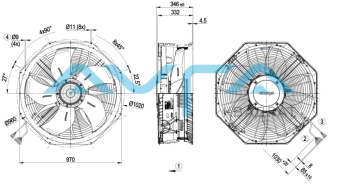

Чертеж изделия
- Направление воздушного потока "V"
- Соединительная линия силиконовая 8x 0,5 мм2; 8 гофрированных втулок с внутренним концом
- Силиконовая соединительная линия 4G 1,5 мм2, 4 обжимных втулки с внутренним концом
- Монтажные отверстия для FlowGrid
- Монтажное положение: вал в горизонтальном положении (установите опорные стойки в положении Х, только как показано на рисунке) или ротор снизу
- Выход кабеля должен быть внизу справа, если вал установлен в горизонтальном положении.
Схема подключения
№ Подкл. Маркирование Цвет Функция / назначение KL 1 1 L1 Черный Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
KL 1 2 L2 Коричневый Сетевое подключение, питание 3-х фазное 380-480 В переменного тока; 50/60 Гц KL 1 3 L3 Голубой Сетевое подключение, питающее напряжение 3 фазн. 380-480 В перем.тока; 50/60 Гц
PE PE Желто/зеленый Заземляющая клемма, клемма для защитного провода (PE) KL 2 1 RSA Зеленый Шинное соединение RS-485, RSA, MODBUS RTU; SELV KL2 2 RSB Коричневый Шинное соединение RS-485, RSB, MODBUS RTU; SELV KL2 3 GND Голубой Заземление для интерфейса управления; SELV KL 2 4 - - Не используется KL 2 5 - - Не используется KL 2 6 С Белый 1 Реле состояния; контакт с плавающим статусом; перерыв на неудачу; рейтинг контактов 250 В перем. тока / макс. 2 А (AC1) / мин 10 мА KL 2 7 Din1 Зеленый Цифровой вход 1 Включить электронику, Включить: контакт разомкнут или приложено напряжение 5-50 В пост, Отключить: мост к GND или приложенное напряжение <1 В постоянного тока, Функция сброса: запуск программного сброса после изменения уровня до <1 В; SELV KL 2 8 +10 V Красный Постоянное напряжение на выходе 10 В постоянного тока; +10 В -3%, макс. 10 мА, защита от короткого замыкания, источник питания для внешних устройств (например, потенциометр); SELV. Альтернатива: вход +24 В постоянного тока для параметризации через MODBUS без сетевого питания KL 2 9 Ain1 U Желтый Аналоговый вход 1 (заданное значение) 0-10 В, Ri = 100 кОм, параметризуемая кривая; SELV KL 2 10 - - Не используется KL 2 11 - - Не используется KL 2 12 NC Белый 2 Реле состояния, плавающий статусный контакт; перерыв для неудачи
Характеристики: производительность по воздуху 50 Hz
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-121371-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковой мощности со стороны всасывания · LwAin = Уровень звуковой мощности со стороны выхода · qV = Расход воздуха · pfs = Увелич. давленияU f n Ped I LpAin LwAin LwAout qV Pfs qV Pfs V Hz min-1 W A dB(A) dB(A) dB(A) m3/h Pa cfm in.wg 1 400 50 930 1179 1,93 69 77 79 24605 0 14485 0,00 2 400 50 930
1365 2,19 68 76 77 22010 70 12955 0,28 3 400 50 930
1562 2,43 71 79 78 18770 140 11050 0,56 4 400 50 930
1570 2,50 79 86 87 15185 190 8940 0,76 5 400 50 850 892 1,46 67 75 76 22420 0 13195 0,00 6 400 50 850
1050 1,69 66 74 75 20160 59 11865 0,24 7 400 50 850
1180 1,88 69 77 76 17230 119 10140 0,48 8 400 50 850
1212 1,92 77 84 85 13930 159 8200 0,64 9 400 50 750 613 1,00 64 72 73 19785 0 11645 0,00 10 400 50 750
722 1,16 63 71 71 17790 46 10470 0,18 11 400 50 750
811 1,29 66 74 73 15200 92 8945 0,37 12 400 50 750
832 1,32 74 81 82 12290 124 7235 0,50 13 400 50 650 399 0,65 60 68 69 17145 0 10090 0,00 14 400 50 650
470 0,74 59 67 68 15415 34 9075 0,14 15 400 50 650
528 0,84 62 70 69 13175 69 7755 0,28 16 400 50 650
542 0,86 70 77 78 10650 93 6270 0,37
-
