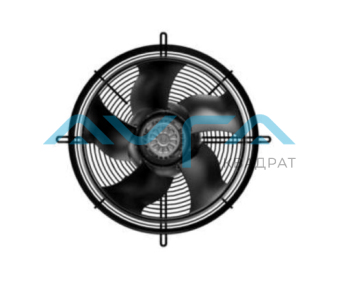

Осевой вентилятор ebmpapst S4E350ZD0201
Артикул:
S4E350ZD0201
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 1300 Входная мощность, кВт 0.16 Потребляемый ток 0.7 [A] Степень защиты IP44 Монтажное положение Вал горизонтальный или ротор снизу; ротор сверху по запросу Количество лопаток 5 KLM Диаметр крыльчатки, мм 350 -
Чертеж изделия
- Направление воздушного потока "V"
- Момент затяжки 1,5 ± 0,2 Нм
- Диаметр кабеля макс. 7,5 мм, момент затяжки 1,3 ± 0,2 Нм
- Рекомендуемое впускное кольцо не входит в комплект поставки
Схема подключения
- L = U1 = синий
- Z коричневый
- N = U2 = черный
- PE зеленый / желтый
Характеристики: производительность по воздуху 50 Hz
ρ = 1.15 kg/m³ ± 2 %
Измерение: LU-204077-1
Производительность по воздуху измерена в соответствии с ISO 5801 категория установки A. Подробнее информация о настройке измерения, обратитесь в компанию ebm-papst. Уровень шума на впуске: Уровень звуковой мощности согласно ISO 13347 / уровень звукового давления на расстоянии 1 м расстояние от оси вентилятора. Приведены значения действительно при указанных измерениях условия и могут меняться в зависимости от условий монтаж. За отклонения от стандарта конфигурации, параметры должны быть проверил на установленном агрегате.
Данные измерений
U f n Pe I LpAin LwAin qV Pfs qV Pfs V Hz min-1 W A dB(A) dB(A) m3/h Pa cfm in.wg 1 230 50 1390
127
0.57 61
67
3000
0 1765 0,00 2 230 50 1360
144 0,64 58 65 2475
50 1460 0.20
3 230 50 1335
154
0.68 56 64 1800 90 1060
0,36 4 230 50 1300 160 0,70 60 67
965
125 565 0,50
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковоймощности со стороны всасывания · qV = Расход воздуха · pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Hz
ρ = 1.15 kg/m³ ± 2 %
Измерение: LU-206202-1
Производительность по воздуху измерена в соответствии с ISO 5801 категория установки A. Подробнее информация о настройке измерения, обратитесь в компанию ebm-papst. Уровень шума на впуске: Уровень звуковой мощности согласно ISO 13347 / уровень звукового давления на расстоянии 1 м расстояние от оси вентилятора. Приведены значения действительно при указанных измерениях условия и могут меняться в зависимости от условий монтаж. За отклонения от стандарта конфигурации, параметры должны быть проверил на установленном агрегате.
Данные измерений
U f n Pe I qV Pfs qV Pfs V Hz min-1 W A m3/h Pa cfm in.wg 1 230 60 1575
182
0.79 3440
0 2025 0,00 2 230 60 1540
191 0,83 3220
20 1895 0.08
3 230 60 1505
199
0.87 2960 40 1745
0.16
4 230 60 1450 210
0,95 2625
60 1545
0,24
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · pfs = Увелич. давления -
