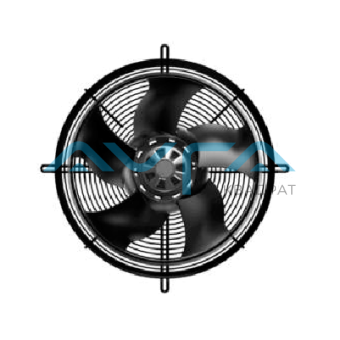

Осевой вентилятор ebmpapst S3G400ZF0301
Артикул:
S3G400ZF0301
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 1200 Входная мощность, кВт 0.165 Потребляемый ток 1.3 [A] Степень защиты IP54 Монтажное положение Вал горизонтальный или ротор внизу; ротор сверху по запросу Количество лопаток 5 KLM Диаметр крыльчатки, мм 400 -
Чертеж изделия
- Направление воздушного потока "V"
- Момент затяжки 1,5 ± 0,2 Нм
- Диаметр кабеля макс. 7,5 мм, момент затяжки 1,3 ± 0,2 Нм
- Рекомендуемое впускное кольцо не входит в комплект поставки
Схема подключения
No. Conn. Обозначение Цвет Функция/Назначение CON10 L Черный Подключение к источнику питания, питание, фаза, диапазон напряжения см. На заводской табличке CON11 N Синий Подключение к источнику питания, питание, нейтральный провод, диапазон напряжения см. На заводской табличке. CON12 PE
Зеленый/Желтый Защитное заземление 1 GND Синий Базовая земля для интерфейса управления, SELV 2 0-10V PWM Желтый Вход управления 0-10 В / ШИМ, Ri = 100 кОм, SELV 3 + 10 V Красный Выход с фиксированным напряжением 10 В постоянного тока +/- 3%, Imax. 10 мА, защита от короткого замыкания, питание для доп. устройства (например, горшок), SELV 4 Tacho Белый Тахометр, открытый коллектор, 1 импульс на оборот, Isink max = 10 мА, SELV
Характеристики: производительность по воздуху 50 Hz
ρ = 1.15 kg/m³ ± 2 %
Измерение: LU-204440-1
Производительность по воздуху измерена в соответствии с ISO 5801 категория установки A. Подробнее информация о настройке измерения, обратитесь в компанию ebm-papst. Уровень шума на впуске: Уровень звуковой мощности согласно ISO 13347 / уровень звукового давления на расстоянии 1 м расстояние от оси вентилятора. Приведены значения действительно при указанных измерениях условия и могут меняться в зависимости от условий монтаж. За отклонения от стандарта конфигурации, параметры должны быть проверил на установленном агрегате.
Данные измерений
U f n Ped I LpAin LwAin LwAout qV Pfs qV Pfs V Hz min-1 W A dB(A) dB(A) dB(A) m3/h Pa cfm in.wg 1 230 50 1370
165
1.30 61
68
72
4180
0 2460 0,00 2 230 50 1285
165
1.30 57
64
68
3340
50
1965 0.20
3 230 50 1240 165
1.30 56
63
67
2465
90 1450
0,36 4 230 50 1200
165
1.30 61
68
72
1215
135 715 0,54 5 230 50 1100
84
0.68 56
62
67
3365
0 1980 0,00 6 230 50 1100
102
0.82 53
60
64
2860
37
1685 0.15
7 230 50 1100
115
0.93 53
60
64
2190
71 1290
0,29 8 230 50 1100
122
0.98 59
66
70
1100
112 650 0,45 9 230 50 900
46
0.37 51
57
62
2750
0 1620
0,00 10 230 50 900
56
0.45 48
50
59
2340
25
1375 0.10
11 230 50 900
63
0.51 48
50
59
1795
47 1055
0,19 12 230 50 900
67
0.54 54
61
65
900
75 530 0,30 13 230 50 700
22
0.18 44
51
55
2140
0 1260
0,00 14 230 50 700
26
0.21 42
48
52 1820
15
1070 0.06
15 230 50 700
30
0.24 41
49
53
1395
29 820
0,12 16 230 50 700
31
0.25 47
54
59
700
45 415 0,18
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Ped = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковой мощности со стороны всасывания · LwAout =
Сторона выхода уровня звуковой мощности · qV = Расход воздуха · pfs = Увелич. давления
-
