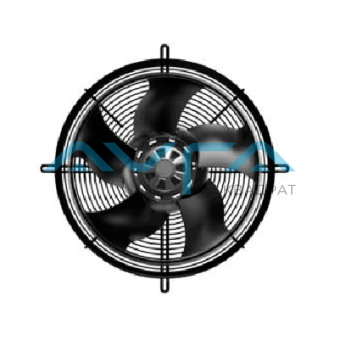

Осевой вентилятор ebmpapst S3G350ZH05H1

Артикул: S3G350ZH05H1

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики
Описание
Задать вопрос

Постоянный/переменный ток	EC
Минимальная температура окружающей среды:	-25 [°C]
Максимальная температура окружающей среды:	60 [°C]
Максимально допустимая темп.окружающей среды	°C + 80 KLM
Минимально допустимая темп.окружающей среды	°C - 40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	H2
Количество фаз	1
Номинальное напряжение	230
Скорость вращения, об/мин	2200
Входная мощность, кВт	0.5
Потребляемый ток	2.2 [A]
Степень защиты	IP55
Количество лопаток	5 KLM
Диаметр крыльчатки, мм	350

Чертеж изделия

Направление воздушного потока "V"
Диаметр кабеля мин. 8 мм, макс. 12 мм, момент затяжки 1,8 ± 0,3 Нм (необходимо использовать прилагаемое уплотнение) Диаметр кабеля мин. 4 мм, макс. 10 мм, момент затяжки 1,8 ± 0,3 Нм
Диаметр кабеля мин. 6 мм, макс. 10 мм, момент затяжки 1,8 ± 0,3 Нм (необходимо использовать прилагаемое уплотнение) Диаметр кабеля мин. 4 мм, макс. 7 мм, момент затяжки 1,8 ± 0,3 Нм
Момент затяжки 1,5 ± 0,2 Нм
Рекомендуемое впускное кольцо не входит в комплект поставки

Схема подключения

Conn.	Обозначение	Функция/Назначение
1	PE	Защитное заземление
2	PE	Защитное заземление
3	N	Электропитание, нейтральный провод
4	-	Не используется
5	L	Электропитание, фаза
6	NC	Реле состояния, беспотенциальный контакт состояния, прерывание при отказе, номинальное напряжение контактов 250 В перем. Тока / 2 А (AC1) / мин. 10 мА; основная изоляция на стороне питания и усиленная изоляция на стороне интерфейса управления
7	COM	Реле состояния, беспотенциальный контакт состояния, общее соединение, номинал контактов 250 В перем. Тока / 2 А (AC1) / мин. 10 мА; основная изоляция на стороне питания и усиленная изоляция на стороне интерфейса управления
8	GND	Базовая земля для интерфейса управления, SELV
9	RSA	Интерфейс RS485 для MODBUS, RSA; SELV
10	RSB	Интерфейс RS485 для MODBUS, RSB; SELV
11	0-10 V	Аналоговый вход (заданное значение) SELV, 0-10 В, Ri = 100 кОм, регулируемая кривая
12	+10 V	Выход с фиксированным напряжением 10 В постоянного тока, SELV, +10 В ± 3%, макс. 10 мА, защита от короткого замыкания, блок питания для внешние устройства (например, горшок)

Характеристики: производительность по воздуху 50 Hz

ρ = 1.15 kg/m³ ± 2 %

Измерение: LU-204223-1

Производительность по воздуху измерена в соответствии с ISO 5801 категория установки A. Подробнее информация о настройке измерения, обратитесь в компанию ebm-papst. Уровень шума на впуске: Уровень звуковой мощности согласно ISO 13347 / уровень звукового давления на расстоянии 1 м расстояние от оси вентилятора. Приведены значения действительно при указанных измерениях условия и могут меняться в зависимости от условий монтаж. За отклонения от стандарта конфигурации, параметры должны быть проверил на установленном агрегате.

Данные измерений

	U	f	n	P_ed	I	LpA_in	LwA_in	LwA_out	q_V	P_fs	q_V	P_fs
	V	H_z	min^-1	W	A	dB(A)	dB(A)	dB(A)	m³/h	Pa	cfm	in.wg
1	230	50	2200	375	1.65	71	78	85	4720	0	2775	0,00
2	230	50	2200	466	2.04	67	74	83	3945	140	2320	0.56
3	230	50	2200	500	2.20	67	75	81	2920	250	1720	1,00
4	230	50	2200	500	2.20	73	80	85	1570	350	925	1.44
5	230	50	1900	240	1.06	67	74	81	4070	0	2395	0,00
6	230	50	1900	300	1.31	64	71	79	3405	105	2005	0.42
7	230	50	1900	325	1.42	64	71	78	2520	187	1485	0.75
8	230	50	1900	343	1.50	70	77	82	1375	270	810	1,08
9	230	50	1600	143	0.63	63	69	77	3425	0	2015	0,00
10	230	50	1600	179	0.78	59	66	75	2870	75	1690	0.30
11	230	50	1600	194	0.85	59	67	73	2125	132	1250	0,53
12	230	50	1600	205	0.90	65	72	77	2785	191	680	0.77
13	230	50	1300	77	0.34	58	64	72	2330	0	1640	0,00
14	230	50	1300	96	0.42	54	61	70	1835	49	1370	0.20
15	230	50	1300	104	0.46	54	61	68	1725	87	1015	0,35
16	230	50	1300	110	0.48	60	67	72	940	126	555	0,51

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_ed = Входная мощность · I = Потребляемый ток · LpA_in = Уровень звуков. давления со стороны всасывания LwA_in = Уровень звуковой мощности со стороны всасывания · LwA_out =
Сторона выхода уровня звуковой мощности · q_V = Расход воздуха · p_fs = Увелич. давления
