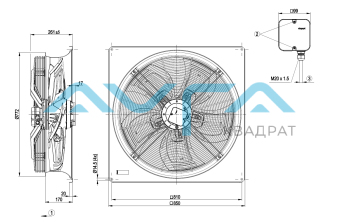

AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с квадратным соплом
Схема подключения:
|
Δ
|
Соединение по схеме «Треугольник»
|
|
Y
|
Соединение по схеме «Звезда»
|
|
L1
|
= U1 = черный
|
|
L2
|
= V1 = синий
|
|
L3
|
= W1 = коричневый
|
|
U2
|
зеленый
|
|
V2
|
белый
|
|
W2
|
желтый
|
|
TOP
|
2 x серый
|
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-122073-1
Измерение: LU-122081-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
1415
|
1570
|
3,45
|
20745
|
0
|
12210
|
0
|
|
2
|
400
|
1380
|
2009
|
3,94
|
17380
|
110
|
10230
|
0,44
|
|
3
|
400
|
1365
|
2238
|
4,26
|
14975
|
180
|
8815
|
0,72
|
|
4
|
400
|
1350
|
2380
|
4,5
|
12315
|
250
|
7250
|
1
|
|
5
|
400
|
1240
|
1230
|
2,09
|
18085
|
0
|
10645
|
0
|
|
6
|
400
|
1165
|
1481
|
2,52
|
14570
|
78
|
8575
|
0,31
|
|
7
|
400
|
1125
|
1595
|
2,72
|
12305
|
121
|
7240
|
0,49
|
|
8
|
400
|
1095
|
1660
|
2,76
|
9910
|
162
|
5830
|
0,65
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
