EC осевой вентилятор с бесщеточным DC двигателем Автопром

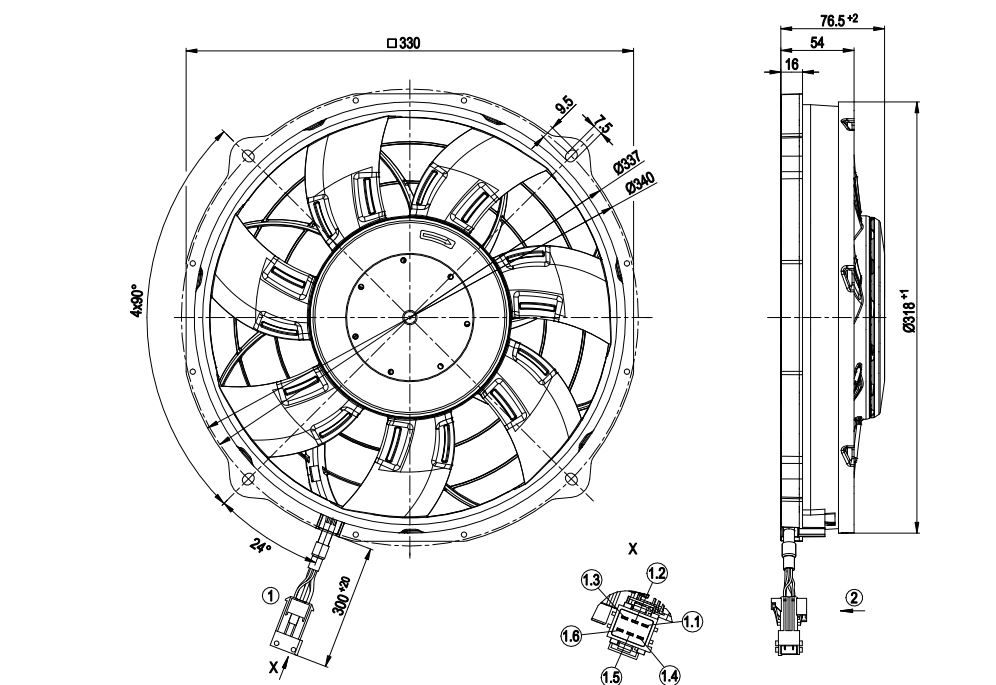

Схема подключения:
|
№
|
Подкл.
|
Маркирование
|
Функция / назначение
|
|
|
1
|
UB +26 VDC
|
Э/питание 26 VDC
|
|
|
2
|
GND
|
Э/питание GND, исходные размеры
|
|
|
3
|
PWM/LIN
|
Вход управления, напряжение аналогового сигнала 0–10 В или ШИМ
|
|
|
4
|
INVLIN
|
Вход управления, реверсивный линейный
|
|
|
5
|
ABSENK
|
Вход снижения
|
|
|
6
|
DIAG
|
Выход диагностики
|
Характеристики: производительность по воздуху
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-141116-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
26
|
3940
|
380
|
14,6
|
3225
|
0
|
1900
|
0
|
|
2
|
26
|
3820
|
405
|
15,55
|
2685
|
150
|
1580
|
0,6
|
|
3
|
26
|
3725
|
460
|
17,63
|
2205
|
300
|
1295
|
1,2
|
|
4
|
26
|
3620
|
504
|
19,36
|
1295
|
450
|
760
|
1,81
|
Где: U = Напряжение питания · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
