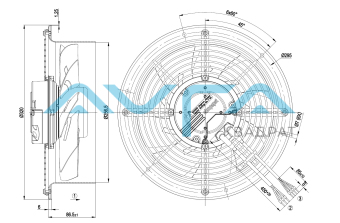

Осевой вентилятор ebmpapst W3G250CD5401
Артикул:
W3G250CD5401
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 3050 Входная мощность, кВт 0.17 Потребляемый ток 1.25 [A] Степень защиты IP44 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 9 KLM Диаметр крыльчатки, мм 250 Вес kg 3.6 KLM -
EC осевой вентилятор серповидные лопасти (S серии) с круглым соплом
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение 4 L черный Электропитание 230 VAC, 50-60 Гц, диапазон напряжений см. на заводской табличке 3 N синий Нулевой провод 1 PE зеленый/желтый Защитный провод 8 0-10 V PWM желтый Управляющий вход 0-10 В или ШИМ, с гальванической развязкой 9 Tach белый Выход по частоте вращения: Open Collector, 1 импульс на оборот, с гальванической развязкой 11 10V / max 1.1 mA красный Выход по напряжению 10 В/макс. 1,1 мА,с гальванической развязкой. 12 GND синий Подключение на массу интерфейса системы управления
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-127645-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 3050 170 1,25 2215 0 1305 0 2 230 2980 170 1,37 1950 70 1150 0,28 3 230 2895 170 1,38 1635 140 965 0,56 4 230 2870 170 1,38 1050 200 615 0,8 5 230 2500 92 0,73 1815 0 1070 0 6 230 2500 103 0,81 1635 49 965 0,2 7 230 2500 113 0,89 1410 105 830 0,42 8 230 2500 116 0,91 915 151 535 0,61 9 230 2000 47 0,38 1450 0 855 0 10 230 2000 53 0,41 1310 32 770 0,13 11 230 2000 58 0,46 1130 67 665 0,27 12 230 2000 59 0,47 730 96 430 0,39 13 230 1500 20 0,16 1090 0 640 0 14 230 1500 22 0,17 980 18 580 0,07 15 230 1500 24 0,19 845 38 500 0,15 16 230 1500 25 0,2 550 54 325 0,22
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления -
Data_sheet_RU_-_W3G250CD5401_KM98688_ Размер: 486,6 кб
-
