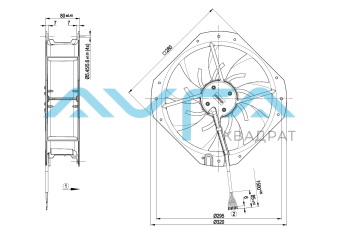

Осевой вентилятор ebmpapst W2D250HI0205
Артикул:
W2D250HI0205
Производитель:
ebmpapst
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: - [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1+ CAT Количество фаз 3 Номинальное напряжение 230 Скорость вращения, об/мин 2450 Входная мощность, кВт 0.105 Потребляемый ток 0.35 [A] Степень защиты IP44 Монтажное положение Any KLM Количество лопаток 9 KLM Диаметр крыльчатки, мм 250 Вес kg 2.9 KLM -
AC осевой вентилятор серповидные лопасти (S серии), одностороннее всасывание
Схема подключения:
Двигатель трехфазного тока Δ Соединение по схеме «Треугольник» Y Соединение по схеме «Звезда» L1 = U1 = черный L2 = V1 = синий L3 = W1 = коричневый U2 зеленый V2 белый W2 желтый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-62823-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2450 105 0,2 1810 0 1065 0 2 400 2385 116 0,21 1615 50 950 0,2 3 400 2305 127 0,22 1395 90 820 0,36 4 400 2210 140 0,24 1020 130 600 0,52
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-62824-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2600 140 0,23 1935 0 1140 0 2 400 2485 153 0,24 1700 50 1000 0,2 3 400 2365 164 0,26 1455 90 855 0,36 4 400 2215 176 0,28 1030 130 605 0,52
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_W2D250HI0205_KM98705_ Размер: 433,8 кб
-
