Осевой вентилятор ebmpapst W1G200HH7752 EC электронно-коммутируемый с серповидные лопастями серии S

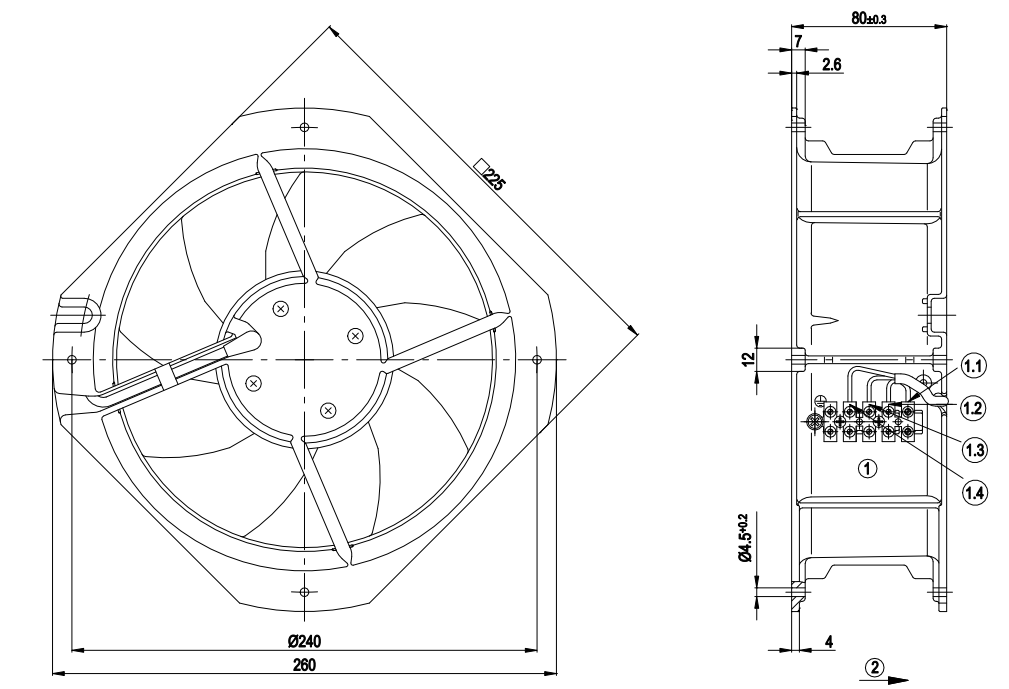

Схема подключения вентилятора ebmpapst W1G200HH7752
|
№
|
Подкл.
|
Маркирование
|
Цвет
|
Функция / назначение
|
|
1
|
1
|
Un +24 VDC
|
красный
|
Электропитание 24 VDC, пульсации 3,5 %
|
|
1
|
2
|
0-10 VDC
|
желтый
|
Управляющий вход Re > 100 кОм
|
|
1
|
3
|
Tach
|
белый
|
Выходной сигнал контроля частоты вращения, 3 импульса/оборот, Isink макс. = 10 мА
|
|
1
|
4
|
GND
|
синий
|
Общий вывод
|
Характеристики производительности по воздуху вентилятора ebmpapst W1G200HH7752
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-48037-1
Измерение: LU-48036-1
Измерение: LU-48038-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
28
|
3285
|
73
|
2,91
|
1205
|
0
|
710
|
0
|
|
2
|
28
|
3200
|
76
|
3,01
|
1110
|
37
|
655
|
0,15
|
|
3
|
28
|
3140
|
78
|
3,11
|
995
|
72
|
585
|
0,29
|
|
4
|
28
|
3060
|
83
|
3,27
|
790
|
109
|
465
|
0,44
|
|
5
|
24
|
2950
|
55
|
2,6
|
1095
|
0
|
645
|
0
|
|
6
|
24
|
2915
|
57
|
2,67
|
1015
|
30
|
595
|
0,12
|
|
7
|
24
|
2860
|
60
|
2,77
|
910
|
60
|
535
|
0,24
|
|
8
|
24
|
2785
|
63
|
2,89
|
720
|
90
|
425
|
0,36
|
|
9
|
16
|
2285
|
28
|
2,08
|
835
|
0
|
490
|
0
|
|
10
|
16
|
2245
|
28
|
2,1
|
770
|
18
|
455
|
0,07
|
|
11
|
16
|
2195
|
29
|
2,13
|
695
|
35
|
410
|
0,14
|
|
12
|
16
|
2145
|
30
|
2,18
|
550
|
53
|
325
|
0,21
|
Где: U = Напряжение питания · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
