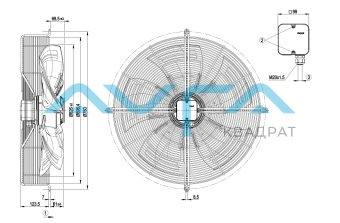

Осевой вентилятор ebmpapst S8D630AN0504
Артикул:
S8D630AN0504
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 65 [°C] Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Звуковая мощность 62 [dB(A)] Номинальное напряжение 230 Скорость вращения, об/мин 660 Входная мощность, кВт 0.33 Потребляемый ток 1.42 [A] Степень защиты IP54 Диаметр крыльчатки, мм 630 -
AC осевой вентилятор серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 = V1 = синий L2 = U1 = черный L3 = W1 = коричневый W2 желтый U2 зеленый V2 белый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-110368-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 695 245 0,77 8440 0 4970 0 2 400 685 277 0,79 7475 20 4400 0,08 3 400 675 303 0,8 6320 40 3720 0,16 4 400 660 330 0,82 4930 60 2905 0,24
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-110372-1
Измерение: LU-111444-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 480 820 362 0,83 9910 0 5835 0 2 480 805 418 0,87 8655 30 5095 0,12 3 480 785 466 0,9 7085 60 4170 0,24 4 480 770 500 0,94 5755 80 3390 0,32 5 400 790 315 0,73 9510 0 5595 0 6 400 755 363 0,78 8195 27 4820 0,11 7 400 730 402 0,85 6645 53 3910 0,21 8 400 710 430 0,89 5370 70 3160 0,28
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_S8D630AN0504_KM98149_ Размер: 638,3 кб
-
