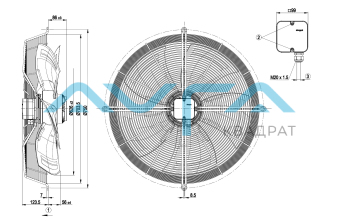

AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
|
Δ
|
Соединение по схеме треугольника
|
|
Y
|
Соединение по схеме звезды
|
|
L1
|
= V1 = синий
|
|
L2
|
= U1 = черный
|
|
L3
|
= W1 = коричневый
|
|
W2
|
желтый
|
|
U2
|
зеленый
|
|
V2
|
белый
|
|
TOP
|
2 x серый
|
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-105817-1
Измерение: LU-107328-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
700
|
248
|
0,79
|
8360
|
0
|
4920
|
0
|
|
2
|
400
|
685
|
285
|
0,81
|
7195
|
25
|
4235
|
0,1
|
|
3
|
400
|
675
|
309
|
0,82
|
6175
|
44
|
3635
|
0,18
|
|
4
|
400
|
660
|
330
|
0,83
|
5165
|
60
|
3040
|
0,24
|
|
5
|
400
|
600
|
157
|
0,33
|
7215
|
0
|
4245
|
0
|
|
6
|
400
|
560
|
176
|
0,35
|
5900
|
17
|
3470
|
0,07
|
|
7
|
400
|
535
|
186
|
0,37
|
4940
|
28
|
2905
|
0,11
|
|
8
|
400
|
520
|
190
|
0,39
|
4035
|
36
|
2375
|
0,14
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-105818-1
Измерение: LU-107331-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
480
|
820
|
366
|
0,84
|
9830
|
0
|
5785
|
0
|
|
2
|
480
|
810
|
406
|
0,88
|
8880
|
25
|
5225
|
0,1
|
|
3
|
480
|
790
|
455
|
0,91
|
7545
|
55
|
4440
|
0,22
|
|
4
|
480
|
780
|
490
|
0,94
|
6175
|
80
|
3635
|
0,32
|
|
5
|
480
|
665
|
235
|
0,4
|
8050
|
0
|
4740
|
0
|
|
6
|
480
|
620
|
251
|
0,42
|
6850
|
15
|
4030
|
0,06
|
|
7
|
480
|
580
|
265
|
0,44
|
5545
|
30
|
3265
|
0,12
|
|
8
|
480
|
560
|
270
|
0,45
|
4395
|
40
|
2590
|
0,16
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
