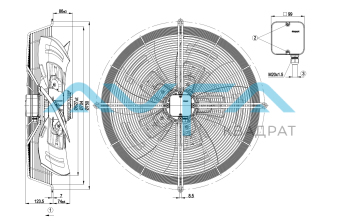

AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
|
Δ
|
Соединение по схеме треугольника
|
|
Y
|
Соединение по схеме звезды
|
|
L1
|
=V1 = синий
|
|
L2
|
=U1 = черный
|
|
L3
|
=W1 = коричневый
|
|
W2
|
желтый
|
|
U2
|
зеленый
|
|
V2
|
белый
|
|
TOP
|
2 x серый
|
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-106682-1
Измерение: LU-107568-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
900
|
566
|
1,18
|
12560
|
0
|
7395
|
0
|
|
2
|
400
|
885
|
632
|
1,24
|
10990
|
40
|
6470
|
0,16
|
|
3
|
400
|
870
|
686
|
1,3
|
9395
|
70
|
5530
|
0,28
|
|
4
|
400
|
850
|
740
|
1,38
|
7575
|
100
|
4460
|
0,4
|
|
5
|
400
|
720
|
386
|
0,66
|
10120
|
0
|
5955
|
0
|
|
6
|
400
|
670
|
410
|
0,7
|
8410
|
23
|
4950
|
0,09
|
|
7
|
400
|
645
|
426
|
0,73
|
7070
|
40
|
4160
|
0,16
|
|
8
|
400
|
620
|
440
|
0,76
|
5575
|
54
|
3280
|
0,22
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
