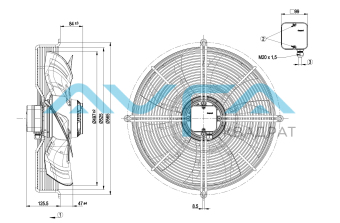

Чертёж изделия
- Направление подачи «V»
- Момент затяжки: 0,8±0,15 Н•м
- Диаметр кабеля: мин. 6 мм, макс. 12 мм; момент затяжки: 2,0±0,3 Н•м
Схема подключения
- L = U1 = синий
- Z коричневый
- N = U2 = черный
- PE зеленый/желтый
- TOP серый
Характеристики: производительность по воздуху 50 Hz
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-107128-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора Данные действительны только при указаных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
f
|
n
|
Pe
|
I
|
LpAin
|
LwAin
|
LwAout
|
qV
|
Pfs
|
qV
|
Pfs
|
|
|
V
|
Hz
|
min-1
|
W
|
A
|
dB(A)
|
dB(A)
|
dB(A)
|
m3/h
|
Pa
|
cfm
|
in.wg
|
|
1
|
230
|
50
|
1380
|
513
|
2,25
|
68
|
75
|
75
|
8905
|
0
|
5240
|
0,00
|
|
2
|
230
|
50
|
1355
|
572
|
2,51
|
65
|
72
|
72
|
7900
|
50
|
4650
|
0,20
|
|
3
|
230
|
50
|
1330
|
626
|
2,74
|
63
|
70
|
70
|
6610
|
100
|
3890
|
0,40
|
|
4
|
230
|
50
|
1300
|
680
|
3,00
|
66
|
73
|
73
|
4930
|
150
|
2900
|
0,60
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковоймощности со стороны всасывания · LwAout = Уровень звуковоймощности со стороны нагнетания · qV = Расход воздуха · pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Hz
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-107130-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора Данные действительны только при указаных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
f
|
n
|
Pe
|
I
|
LpAin
|
LwAin
|
LwAout
|
qV
|
Pfs
|
qV
|
Pfs
|
|
|
V
|
Hz
|
min-1
|
W
|
A
|
dB(A)
|
dB(A)
|
dB(A)
|
m3/h
|
Pa
|
cfm
|
in.wg
|
|
1
|
230
|
60
|
1530
|
793
|
3,45
|
70
|
78
|
78
|
9850
|
0
|
5800
|
0,00
|
|
2
|
230
|
60
|
1485
|
830
|
3,62
|
68
|
75
|
75
|
8945
|
40
|
5265
|
0,16
|
|
3
|
230
|
60
|
1445
|
854
|
3,74
|
66
|
73
|
73
|
8170
|
70
|
4810
|
0,28
|
|
4
|
230
|
60
|
1400
|
880
|
3,88
|
65
|
71
|
71
|
7240
|
100
|
4260
|
0,40
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковоймощности со стороны всасывания · LwAout = Уровень звуковоймощности со стороны нагнетания · qV = Расход воздуха · pfs = Увелич. давления
