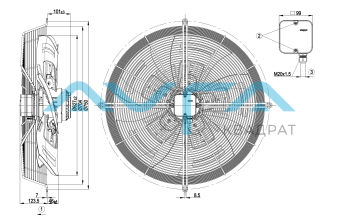

AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
|
Δ
|
Соединение по схеме треугольника
|
|
Y
|
Соединение по схеме звезды
|
|
L1
|
= U1 = черный
|
|
L2
|
= V1 = синий
|
|
L3
|
= W1 = коричневый
|
|
W2
|
желтый
|
|
U2
|
зеленый
|
|
V2
|
белый
|
|
TOP
|
2 x серый
|
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
ρ = 1,177 kg/m³ ± 2 %
Измерение: LU-107579-1
Измерение: LU-107929-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
1395
|
882
|
2,06
|
13835
|
0
|
8145
|
0
|
|
2
|
400
|
1375
|
1006
|
2,18
|
12835
|
50
|
7555
|
0,2
|
|
3
|
400
|
1355
|
1127
|
2,31
|
11760
|
100
|
6920
|
0,4
|
|
4
|
400
|
1330
|
1250
|
2,48
|
10460
|
150
|
6155
|
0,6
|
|
5
|
400
|
1205
|
659
|
1,12
|
12005
|
0
|
7065
|
0
|
|
6
|
400
|
1150
|
722
|
1,21
|
10860
|
36
|
6390
|
0,14
|
|
7
|
400
|
1105
|
776
|
1,3
|
9650
|
67
|
5680
|
0,27
|
|
8
|
400
|
1070
|
840
|
1,42
|
8385
|
97
|
4935
|
0,39
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
