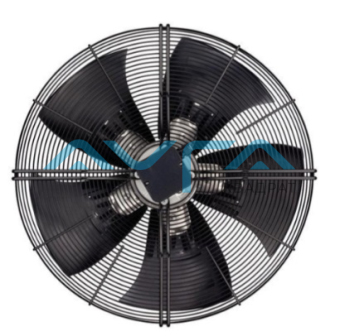

Осевой вентилятор ebmpapst S4D500AM0302 (для компрессора REMEZA)
Артикул:
S4D500AM0302
37 871 руб./шт
Доступно
-
+
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Номинальное напряжение 400 Скорость вращения, об/мин 1390 Входная мощность, кВт 0.72 Потребляемый ток 1,41 Степень защиты IP54 Количество лопаток 5 Диаметр крыльчатки, мм 500 Вес 19,9 кг -
AC осевой вентилятор ebmpapst S4D500AM0302 с серповидными лопастями (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме «звезда» L1
U1 = черный
L2
V2 = синий L3 W1 = коричневый W2 желтый
U2 зеленый V2 белый TOP 2 x серый
PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-62734-1
Измерение: LU-62733-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Подкл. U n Ped I qV pfs V min-1 W A m3/h Pa 1 Δ
400 1420
540 1,21 9195 0 2 Δ
400 1410
603 1,28 8315 50 3 Δ
400 1400
659 1,34 7270 100 4 Δ
400 1390 720 1,41 6280 140 5 Y
400
1275
433
0,71
8255 0 6 Y
400
1245
476
0,78
7325 39 7 Y
400
1215
515 0,84
6335
76 8 Y
400 1180 550 0,90
5410 104
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Технические характеристики осевого вентилятора Ebm-papst S4D500AM0302 Размер: 1007,9 кб
-
