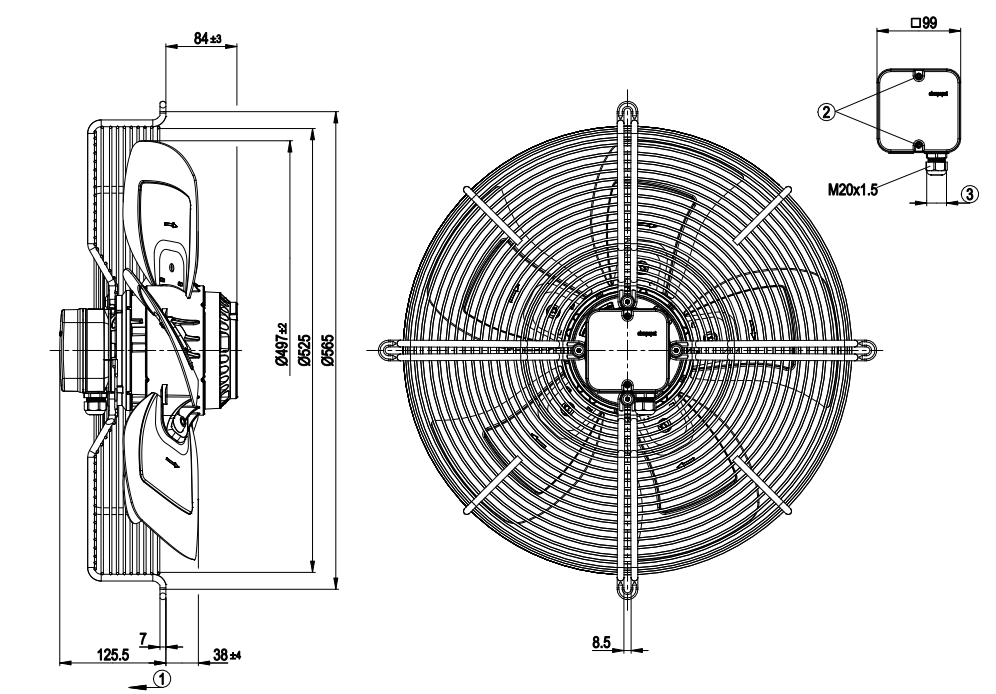

AC осевой вентилятор серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
|
Δ
|
Соединение по схеме треугольника
|
|
Y
|
Соединение по схеме звезды
|
|
L1
|
= U1 = черный
|
|
L2
|
= V1 = синий
|
|
L3
|
= W1 = коричневый
|
|
W2
|
желтый
|
|
U2
|
зеленый
|
|
V2
|
белый
|
|
TOP
|
2 x серый
|
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-70503-1
Измерение: LU-70507-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
1405
|
512
|
1,21
|
8930
|
0
|
5255
|
0
|
|
2
|
400
|
1385
|
589
|
1,29
|
7940
|
60
|
4675
|
0,24
|
|
3
|
400
|
1370
|
648
|
1,34
|
6565
|
120
|
3865
|
0,48
|
|
4
|
400
|
1360
|
690
|
1,43
|
5275
|
160
|
3105
|
0,64
|
|
5
|
400
|
1215
|
395
|
0,67
|
7765
|
0
|
4570
|
0
|
|
6
|
400
|
1170
|
435
|
0,73
|
6730
|
43
|
3960
|
0,17
|
|
7
|
400
|
1135
|
466
|
0,79
|
5415
|
82
|
3185
|
0,33
|
|
8
|
400
|
1110
|
490
|
0,86
|
4280
|
107
|
2520
|
0,43
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-100859-1
Измерение: LU-100861-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
480
|
1665
|
788
|
1,32
|
10350
|
0
|
6090
|
0
|
|
2
|
480
|
1645
|
911
|
1,44
|
9060
|
80
|
5330
|
0,32
|
|
3
|
480
|
1615
|
1018
|
1,56
|
7235
|
160
|
4255
|
0,64
|
|
4
|
480
|
1600
|
1100
|
1,72
|
5860
|
215
|
3450
|
0,86
|
|
5
|
480
|
1405
|
601
|
0,84
|
8720
|
0
|
5130
|
0
|
|
6
|
480
|
1335
|
663
|
0,93
|
7425
|
54
|
4370
|
0,22
|
|
7
|
480
|
1280
|
707
|
0,99
|
5710
|
100
|
3360
|
0,4
|
|
8
|
480
|
1240
|
740
|
1,08
|
4545
|
130
|
2675
|
0,52
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
