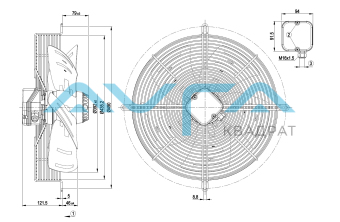

Осевой вентилятор ebmpapst S4D400AS0465
Артикул:
S4D400AS0465
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 50 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1+ CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 1370 Входная мощность, кВт 0.225 Потребляемый ток 0.46 [A] Степень защиты IP44 Количество лопаток 5 KLM Диаметр крыльчатки, мм 400 Вес kg 6.9 KLM -
AC осевой вентилятор
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 = U1 = черный L2 = V1 = синий
L3 = W1 = коричневый W2 желтый U2 зеленый V2 белый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-42301-1
Измерение: LU-42303-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1370 225 0,46 4930 0 2900 0 2 400 1350 245 0,49 4315 40 2540 0,16 3 400 1340 262 0,52 3770 70 2220 0,28 4 400 1320 283 0,55 2965 100 1745 0,4 5 400 1070 160 0,28 3855 0 2270 0 6 400 1020 165 0,29 3260 23 1920 0,09 7 400 980 170 0,3 2750 37 1620 0,15 8 400 940 176 0,31 2105 51 1240 0,2
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-42302-1
Измерение: LU-42304-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1490 330 0,58 5375 0 3165 0 2 400 1470 346 0,62 4970 25 2925 0,1 3 400 1440 361 0,65 4550 50 2675 0,2 4 400 1405 381 0,68 3910 80 2300 0,32 5 400 970 175 0,33 3515 0 2070 0 6 400 945 177 0,33 3190 10 1875 0,04 7 400 910 179 0,33 2875 20 1695 0,08 8 400 875 180 0,34 2430 31 1430 0,12
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_S4D400AS0465_KM98712_ Размер: 475,3 кб
-
