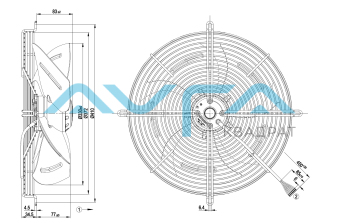

AC осевой вентилятор серповидные лопасти (S серии) с защитной решёткой для сопла
Схема подключения:
|
Δ
|
Соединение по схеме треугольника
|
|
Y
|
Соединение по схеме звезды
|
|
L1
|
= U1 = черный
|
|
L2
|
= V1 = синий
|
|
L3
|
= W1 = коричневый
|
|
W2
|
желтый
|
|
U2
|
зеленый
|
|
V2
|
белый
|
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-33322-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
1390
|
100
|
0,26
|
2805
|
0
|
1650
|
0
|
|
2
|
400
|
1375
|
102
|
0,26
|
2530
|
25
|
1490
|
0,1
|
|
3
|
400
|
1360
|
110
|
0,26
|
2255
|
45
|
1325
|
0,18
|
|
4
|
400
|
1335
|
120
|
0,26
|
1845
|
65
|
1085
|
0,26
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-33323-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
1570
|
130
|
0,25
|
3180
|
0
|
1870
|
0
|
|
2
|
400
|
1555
|
139
|
0,25
|
2870
|
30
|
1690
|
0,12
|
|
3
|
400
|
1510
|
155
|
0,25
|
2435
|
60
|
1435
|
0,24
|
|
4
|
400
|
1470
|
171
|
0,27
|
1970
|
80
|
1160
|
0,32
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
