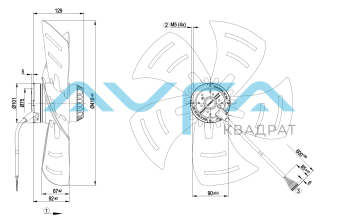

Осевой вентилятор ebmpapst A4D420AP0202
Артикул:
A4D420AP0202
Производитель:
ebmpapst
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 65 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество фаз 3 Номинальное напряжение 230 Скорость вращения, об/мин 1430 Входная мощность, кВт 0.16 Потребляемый ток 0.77 [A] Степень защиты IP44 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 420 Вес kg 4.8 KLM -
AC осевой вентилятор серповидные лопасти (S серии)
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 =U1 = черный L2 =V1 = синий L3 =W1 = коричневый W2 желтый U2 зеленый V2 белый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-29817-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1430 160 0,44 4890 0 2880 0 2 400 1420 188 0,48 4435 35 2610 0,14 3 400 1400 218 0,51 3805 70 2240 0,28 4 400 1375 256 0,55 2700 110 1590 0,44
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-29818-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1660 235 0,45 5635 0 3315 0 2 400 1635 271 0,52 5145 40 3025 0,16 3 400 1595 315 0,57 4495 80 2645 0,32 4 400 1550 365 0,65 3560 120 2095 0,48
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления -
Data_sheet_RU_-_A4D420AP0202_KM96928_ Размер: 461,8 кб
-
