Вентилятор компактный ebmpapst RG160-28/14 N
Артикул:
9595414100
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Задать вопрос
-
Постоянный/переменный ток AC Минимальная температура окружающей среды: -20 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Количество фаз 1 Номинальное напряжение 24 Скорость вращения, об/мин 4200 Входная мощность, кВт 0.064 Потребляемый ток 2.65 [A] Диаметр крыльчатки, мм 220 Вес kg 1.400 KLM -

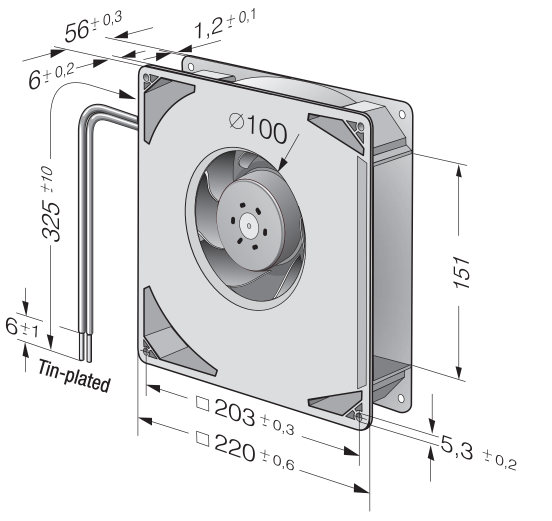

Чертеж изделия
Электрические рабочие данные
Условия измерений
Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; Ось мотора горизонтальная; Разогрев время до измерения 5 минут (если не указано иное). В зоне входа и выхода не должно быть никаких твердых преград в пределах 0,5 м.
∆p = 0: соотв. для свободного воздушного потока
I: соотв. к среднеквадратичному линейному току
Функции Состояние Обозначение Значения Диапазон напряжения V 28 V 60 V Номинальное напряжение UN 48 V Потребляемая мощность
Допуск
∆p = 0 P 5,45 W
+- 17,5 %19 W
+- 17,5 %27 W +- 17,5 % Потребляемый ток
Допуск
∆p = 0 I 195 mA
+- 17,5 %395 mA
+- 17,5 %475 mA
+- 17,5 %Скорость
Допуск
∆p = 0 n 1.800 1/min
+- 12,5 %
2.850 1/min
+- 7,5 %
3.350 1/min
+- 10,0 %

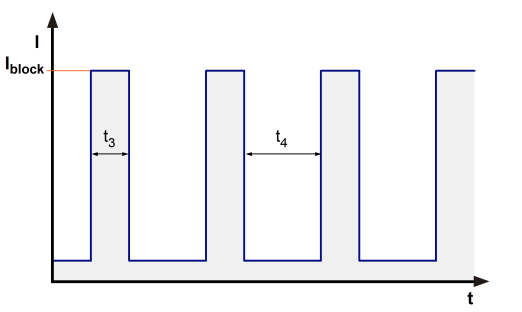

Пусковой ток потребление 1.500 mA

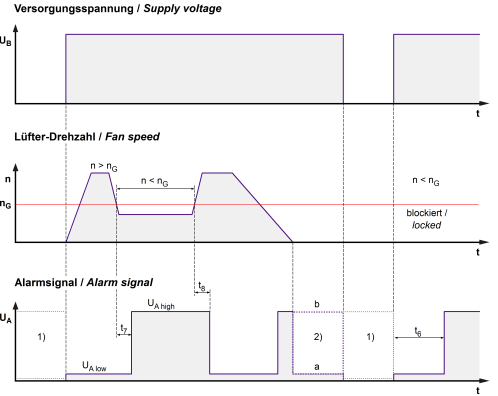

Электрический интерфейс - выход
Функции Примечание Значение Рабочее напряжение аварийной сигнализации UBA Min.: 4,0 V Max.: 28,0 V Сигнал тревоги Низкий UA low I sink: 2 mA >= 0,4 V Сигнал тревоги Высокий UA high I source: 0 mA 28,0 V Максимальный ток стока Isink >= 20 mA Максимальный ток источника 0 mA Максимальный ток источника Требуется внешний резистор Ra от UBA до UA. Все напряжения измерены к GND. Время задержки срабатывания сигнализации t6
Допуск
<= 10,0 s
+- 2,0 sПредел скорости аварийного отключения nG
Допуск
3.150 1/min
+ 100 1/minЗащелка аварийной сигнализации Нет Сигнализация изолирована от двигателя Нет

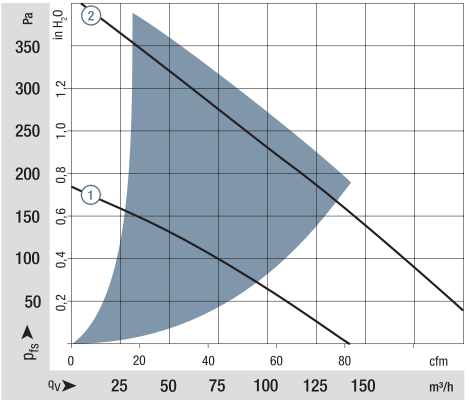

Аэродинамические характеристики
Условия измерений
Измерено с помощью двухкамерной всасывающей установки в соотв. согласно DIN EN ISO 5801.
Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C;
В зоне входа и выхода не должно быть никаких твердых препятствий в пределах 0,5 м. Вал двигателя горизонтально.
Информация действительна только при указанных условиях испытаний и может быть изменена условия установки. Если есть отклонения от стандартных условий испытаний, характеристические значения должны быть проверены в установленных условиях.а) Условия эксплуатации:
2.200 об 1 / мин при свободном потоке воздуха; Частота: 50 Гц;
Максимум. свободный поток воздуха (∆p = 0 / V = макс.) 308,0 м3 / ч Максимум. статическое давление (∆p = макс. / V = 0) 780 Па -
