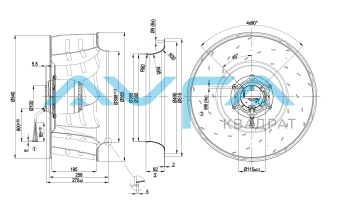

Центробежный (радиальный) вентилятор ebmpapst R6D560AH0501
Артикул:
R6D560AH0501
41 319 руб./шт
Доступно
-
+
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Номинальное напряжение 230 Скорость вращения, об/мин 890 Входная мощность, кВт 0.78 Потребляемый ток 2.9 [A] Степень защиты IP54 Количество лопаток 9 KLM Диаметр крыльчатки, мм 560 Вес kg 16.5 KLM -
AC центробежный вентилятор назад загнутые лопатки, одностороннее всасывание
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 черный L2 синий L3 коричневый U1 черный V1 синий W1 коричневый U2 зеленый V2 белый W2 желтый TOP серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-104086-1
Измерение: LU-105563-1
Измерение: LU-105564-1
Измерение: LU-105550-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 930 557 1,46 8310 0 4890 0 2 400 905 699 1,59 7000 125 4120 0,5 3 400 890 780 1,68 5240 250 3085 1 4 400 900 718 1,59 3495 320 2055 1,28 5 230 805 404 1,29 7255 0 4270 0 6 230 735 475 1,48 5740 86 3380 0,35 7 230 705 507 1,58 4180 160 2460 0,64 8 230 745 462 1,45 2835 210 1670 0,84 9 180 705 319 1,29 6405 0 3770 0 10 180 620 352 1,42 4890 62 2880 0,25 11 180 590 365 1,47 3535 113 2080 0,45 12 180 635 345 1,39 2435 154 1435 0,62 13 140 585 227 1,19 5365 0 3155 0 14 140 500 238 1,25 3985 41 2345 0,16 15 140 470 243 1,29 2840 71 1670 0,29 16 140 515 237 1,24 1995 103 1175 0,41
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления -
Data_sheet_RU_-_R6D560AH0501_KM98149_ Размер: 406,5 кб
-
