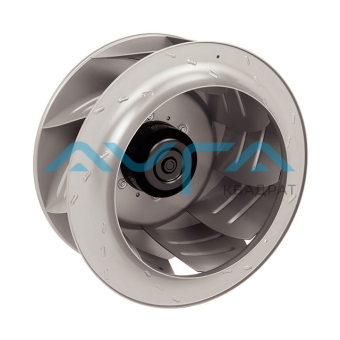

Центробежный вентилятор R4D500-AT03-01 АС с загнутыми назад лопатками и с односторонним всасыванием.
Схема подключения:
|
∧
|
Соединение по схеме треугольника
|
|
Y
|
Соединение по схеме звезды
|
|
L1
|
черный
|
|
L2
|
синий
|
|
L3
|
коричневый
|
|
U1
|
черный
|
|
V1
|
синий
|
|
W1
|
коричневый
|
|
U2
|
зеленый
|
|
V2
|
белый
|
|
W2
|
желтый
|
|
TOP
|
2 x серый
|
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-130108-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qv
|
Pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
|
1
|
400
|
1405
|
1157
|
2.64
|
8320
|
0
|
|
2
|
400
|
1380
|
1358
|
2.88
|
6615
|
275
|
|
3
|
400
|
1375
|
1430
|
3.00
|
5550
|
435
|
|
4
|
400
|
1380
|
1334
|
2.86
|
4155
|
550
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e
= Входная мощность · I = Потребляемый ток · q
V
= Расход воздуха · P
fs = Увелич. давления
