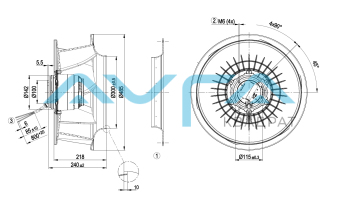

AC центробежный вентилятор - RadiCal назад загнутые лопатки, одностороннее всасывание
Схема подключения:
|
Δ
|
Соединение по схеме треугольника
|
|
Y
|
Соединение по схеме звезды
|
|
L1
|
черный
|
|
L2
|
синий
|
|
L3
|
коричневый
|
|
U1
|
черный
|
|
V1
|
синий
|
|
W1
|
коричневый
|
|
U2
|
зеленый
|
|
V2
|
белый
|
|
W2
|
желтый
|
|
TOP
|
серый
|
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-143240-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
1405
|
496
|
1,17
|
6015
|
0
|
3540
|
0
|
|
2
|
400
|
1370
|
646
|
1,33
|
4975
|
200
|
2930
|
0,8
|
|
3
|
400
|
1350
|
710
|
1,45
|
3685
|
350
|
2170
|
1,41
|
|
4
|
400
|
1370
|
637
|
1,31
|
2235
|
440
|
1315
|
1,77
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e
= Входная мощность · I = Потребляемый ток · q
V
= Расход воздуха · P
fs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-171618-1
Измерение: LU-171490-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
480
|
1665
|
821
|
1,43
|
7245
|
0
|
4265
|
0
|
|
2
|
480
|
1630
|
1010
|
1,64
|
6325
|
217
|
3725
|
0,87
|
|
3
|
480
|
1600
|
1140
|
1,76
|
4940
|
445
|
2905
|
1,79
|
|
4
|
480
|
1610
|
1080
|
1,71
|
3150
|
609
|
1855
|
2,44
|
|
5
|
400
|
1610
|
771
|
1,42
|
6995
|
0
|
4120
|
0
|
|
6
|
400
|
1555
|
931
|
1,66
|
6065
|
200
|
3570
|
0,8
|
|
7
|
400
|
1500
|
1060
|
1,84
|
4685
|
400
|
2755
|
1,61
|
|
8
|
400
|
1525
|
990
|
1,74
|
2990
|
550
|
1760
|
2,21
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха · P
fs = Увелич. давления
