AC центробежный вентилятор

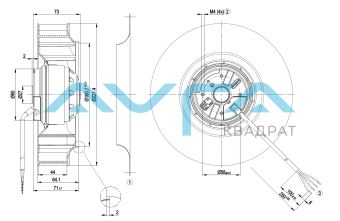

Описание чертежа
- Аксессуар: входной диффузор 09609-2-4013, не входит в комплект поставки
- Глубина ввинчивания: макс. 5 мм
- Соединительный кабель ПВХ 4G 0,5 мм², 4 присоединенных кабельных наконечника
Схема подключения
|
U1
|
синий
|
|
Z
|
коричневый
|
|
U2
|
черный
|
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
|
1
|
230
|
2700
|
85
|
0,38
|
920
|
0
|
|
2
|
230
|
2540
|
97
|
0,43
|
720
|
125
|
|
3
|
230
|
2475
|
104
|
0,46
|
530
|
225
|
|
4
|
230
|
2495
|
102
|
0,45
|
335
|
300
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e
= Входная мощность · I = Потребляемый ток · q
V
= Расход воздуха · P
fs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
|
1
|
230
|
3050
|
115
|
0,51
|
1030
|
0
|
|
2
|
230
|
2770
|
128
|
0,55
|
815
|
125
|
|
3
|
230
|
2600
|
138
|
0,6
|
555
|
250
|
|
4
|
230
|
2680
|
133
|
0,58
|
335
|
350
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха · P
fs = Увелич. давления
