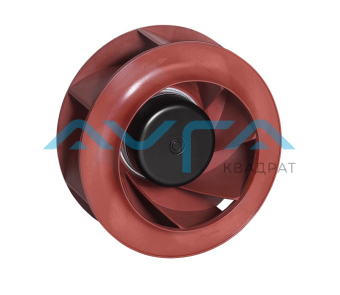

Центробежный вентилятор ebmpapst R1G225AF1152

Центробежные вентиляторы ebm-papst поставляются с лопатками, загнутыми как вперед, так и назад. Бесшумные центробежные вентиляторы с загнутыми вперед лопатками поставляются в виде комбинации крыльчатки и двигателя и в спиральном корпусе. Центробежные вентиляторы с загнутыми назад лопатками оснащены свободно вращающейся крыльчаткой и не нуждаются в спиральном корпусе. В центробежных вентиляторах, оснащенных двигателем с внешним ротором, двигатель установлен в крыльчатке, что обеспечивает не только его оптимальное охлаждение, но и компактность всей конструкции.Вентиляторы всей линейки могут оснащаться как АС-двигателями, так и ЕС-двигателями.
Среди преимуществ центробежных вентиляторов ebm-papst можно назвать полное управление скоростью вращения с помощью аналоговых сигналов или интерфейсов управления, высокий КПД благодаря применению ЕС-технологии, бесшумную работу.
Центробежные вентиляторы применяются в таких сферах , как отопление, вентиляция и кондиционирование воздуха, а также в системах охлаждения и транспортировки газа или воздуха.

Чертёж изделия:

1	Кабель AWG20, с 4-мя присоединёнными кабельными наконечниками
2	Дополнительная деталь: впускное кольцо 96358-2-4013 не входит в комплект поставки
3	Максимальный зазор для винта 6 мм

Схема подключения:

Подключение	Обозначение	Цвет	Функция/назначение
1	Un +48 VDC	красный	Источник питания 48 В постоянного тока, максимальная пульсация 3,5%
2	0-10 VDC	жёлтый	Управляющий вход Re > 100k
3	Tach	белый	Выходной сигнал тахометра, 3 импульса на оборот, Isink max = 10 мА
4	GND	синий	Точка заземления

Характеристики, производительность по воздуху:
